Sujet : avis plan d'évacuation d'eau usées.

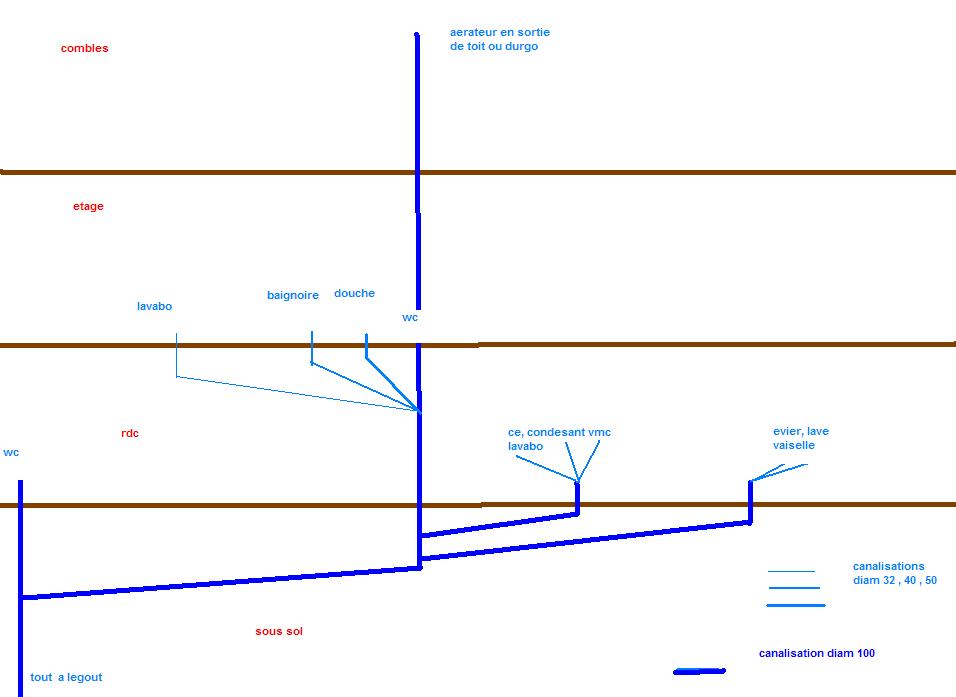

Bonjour j'aimerais avoir votre avis sur le plan d’évacuation d'eau usée .
faut il placer des manchons de dilatations sachant quand horizontal j'ai bien 4 metre de longeur.
Je me posais la questions d'un aérateur pour le wc du rez de chaussé mais pas la possibilité de la mettre dans les combles de ce cote ci.
les raccords se feront avec des culottes.

Je vous remercie d'avance.

Sujets pièces jointes

plan eaux usées..JPG, 44.01 kb, 956 x 697
plan eaux usées..JPG 44.01 kb, 937 téléchargements depuis. 20-08-2012

  • PUB

  • Inscrit : 14-06-2008
  • Messages : 1 183

Re : avis plan d'évacuation d'eau usées.

Votre plan est parfait.
Nul besoin de aérateur sur le Wc du rez de chaussé.
Les aérateurs s'installent uniquement si vous n'avez pas la possibilité de ventiler, don privilégiez une ventilation au clapet.

  • Inscrit : 20-08-2012
  • Messages : 6

Re : avis plan d'évacuation d'eau usées.

merci beaucoup !

  • Inscrit : 20-08-2012
  • Messages : 6

Re : avis plan d'évacuation d'eau usées.

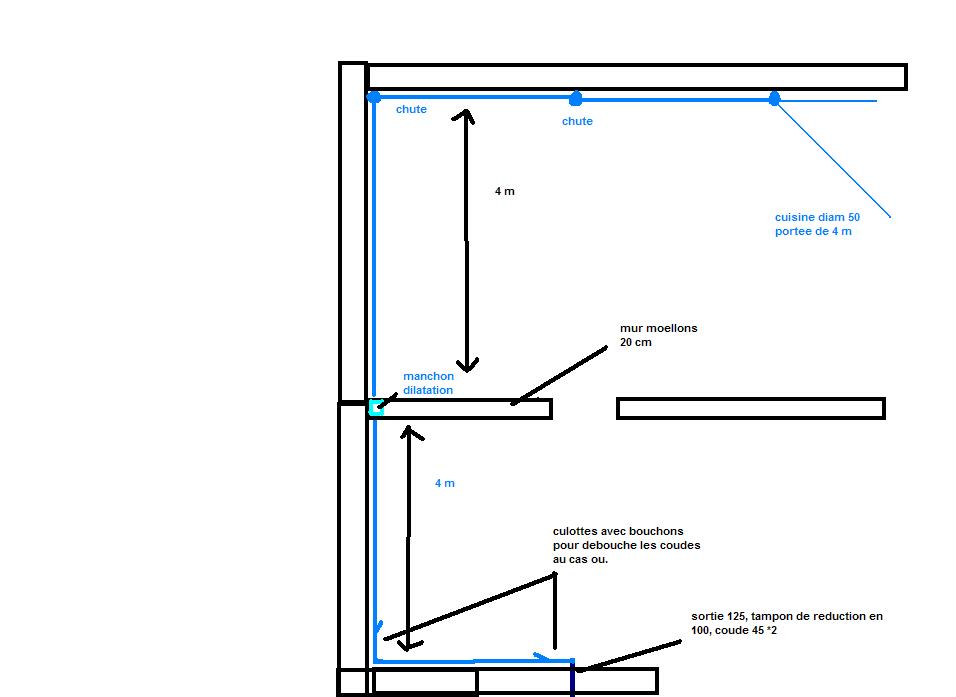

Voici la suite du plan vu du dessus cette fois.
MA question se pose sur le manchon de dilatation . J'ai  8m de tuyaux donc je pensais séparer en 2*4 par un manchon.
Pour la pente j'ai prévu 3cm par metre

Sur l'évacuation en 50 de la cuisine faut il mettre un manchon aussi.
A chaque changement de direction a 90° car je suis obliger de suivre les murs je met un tampon de visite pour deboucher au cas ou.

J'aimerais avoir votre avis.
D'avance merci beaucoup !!!!

Sujets pièces jointes

plan evacuation 2.JPG, 42.64 kb, 956 x 697
plan evacuation 2.JPG 42.64 kb, 518 téléchargements depuis. 11-09-2012

  • De : Sur la planete
  • Inscrit : 14-09-2008
  • Messages : 2 178

Re : avis plan d'évacuation d'eau usées.

Salut.

Pour le manchons c'est ok, de toute façon votre installation absorbe très bien la dilatation sur les angles si les tubes ne sont pas collés au mur, la dilatation ne sera que de quelques millimètres.

3% de pente c'est ok.
Pour la cuisine il n'est pas necessaire de placer des manchons de dilatation.

Pour les tampons de visite, il faut un,  tous les 4 mètres environ, après rien ne vous empêche de mettre plus, vu le prix que ça vaut, vous pouvez en placer de manière a que ce soit facile a dégorger au cas ou.

Pour qu'ils soient efficaces les tampons, doivent permettre d'envoyer le furent dans les deux directions, et être légèrement plus haut que le tube .
