Sujet : Votre avis sur mon schema d'évacuation - deux possibilités

Bonjour,

je vais bientôt faire construire ma maison et j'essaie de valider le schéma des évacuations + ventilations.

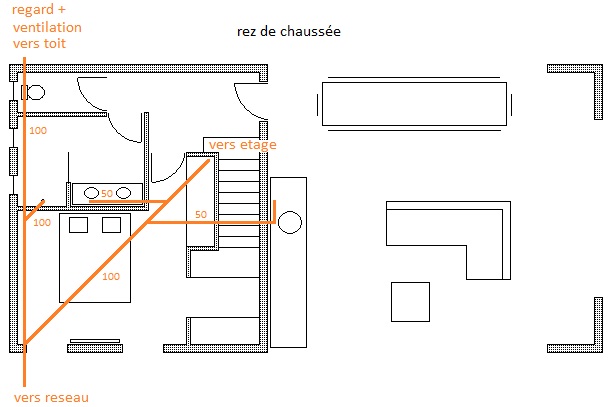

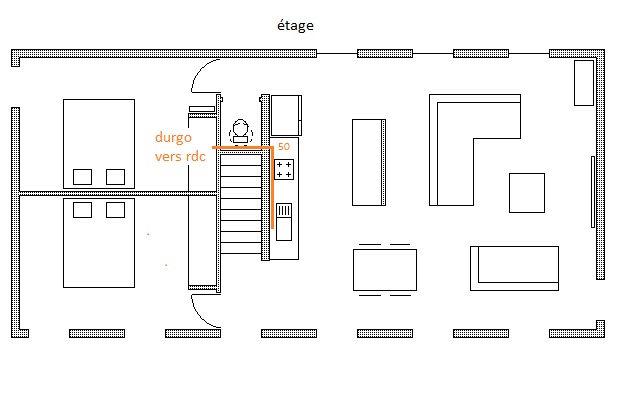

Vous trouverez ci joints les plans du rdc + etage sur lesquels apparaissent les évacuations en orange. Comme c'est vu par le dessus, on ne voit pas les remontées verticales, notament celle vers le reseau de l'étage + clapet durgo et celle à l'exterieur de la maison vers la ventilation primaire. J'habite la Réunion, il ne gèle pas par chez nous.

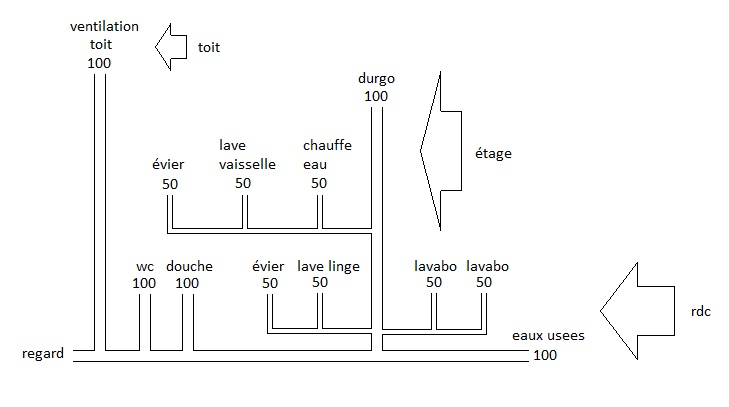

Vous trouverez ci joints également deux schémas des mes évacuations. Un avec un seul WC au RDC et un autre avec en plus un WC à l'étage.

Mes questions sont les suivantes:

1 - Le schéma d'évacuation + ventilation qui ne comprend qu'un seul Wc est il valide? N'aurais je rien à craindre?
2 - Le deuxième schéma est il valide également?

Merci beaucoup.

A+

Sujets pièces jointes

plan etage.jpg, 48.23 kb, 629 x 407
plan etage.jpg 48.23 kb, 456 téléchargements depuis. 03-01-2012

plan rdc.jpg, 49.65 kb, 615 x 407
plan rdc.jpg 49.65 kb, 482 téléchargements depuis. 03-01-2012

Citer Message 1

  • PUB

  • Inscrit : 02-01-2012
  • Messages : 14

Re : Votre avis sur mon schema d'évacuation - deux possibilités

suite des images

Sujets pièces jointes

plan evacuation 1 wc.jpg, 37.46 kb, 729 x 407
plan evacuation 1 wc.jpg 37.46 kb, 590 téléchargements depuis. 03-01-2012

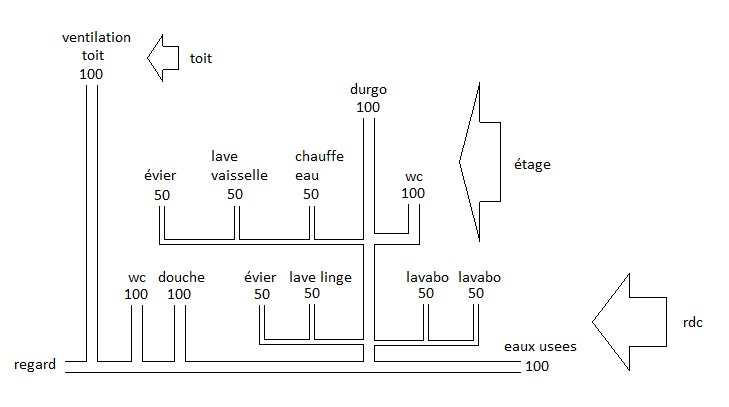

plan evacuation 2 wc.jpg, 40.55 kb, 729 x 407
plan evacuation 2 wc.jpg 40.55 kb, 1459 téléchargements depuis. 03-01-2012

Citer Message 2

  • Inscrit : 02-01-2012
  • Messages : 14

Re : Votre avis sur mon schema d'évacuation - deux possibilités

ps, ne faites pas attention a la taille des wc de l'étage, ca sera modifié sur la version finale.
A+

Citer Message 3

4 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 014

Re : Votre avis sur mon schema d'évacuation - deux possibilités

Votre instal est ok mais n'avez vous pas la possibilité de ventiler naturellement a la place du durgo?

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 4

5 Réponse de averell Dernière modification par averell (04-01-2012 19:43:51)

  • Inscrit : 02-01-2012
  • Messages : 14

Re : Votre avis sur mon schema d'évacuation - deux possibilités

merci pour votre réponse.

meme en version 2 avec les WC a l'etage?

juste pour etre sur, je voudrais pas me tromper. smile

Pour info, il n'est pas impossible de ventiler à la place du clapet durgo, mais je me reserve cette possibilité en cas de besoin impérieux, car cela engendrerait des frais importants supplémentaires.

Merci

Citer Message 5

6 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 014

Re : Votre avis sur mon schema d'évacuation - deux possibilités

Si vous avez la possibilité de ventiler a la place du durgo c'est mieux, même avec un tube de diamètre 50.
Si vous ventilez cette chute, vous pouvez aussi diminuer le diamètre de l'autre ventilation, utilisez aussi du 50.

Une chose que nous n'avons pas abordé et qui est très importante: L'évacuation qui prends la douche et le wc du rez de chaussé passe par le sous sol n’est ce pas? avec des piquages vers le rez de chaussé?

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 6

  • Inscrit : 02-01-2012
  • Messages : 14

Re : Votre avis sur mon schema d'évacuation - deux possibilités

bonjour dani,
oui... :tres tres peur:
elle est dans la dalle du rdc en fait... il n'y aura pas de vide sanitaire.

Citer Message 7

  • Inscrit : 02-01-2012
  • Messages : 14

Re : Votre avis sur mon schema d'évacuation - deux possibilités

Bonjour,

6 mois plus tard, les travaux de vont bientôt commencer..

par contre il ya du changement et j'ai de nouveau besoin de votre aide s'il vous plait.

Alors, les WC de l'étage ne rentraient pas à cause de la trémie d'escalier qui aurait èté trop raccourcie.
Au RDC il y aura une cuisine d'exterieur avec uniquement un évier
Le chauffe eau, le lave linge et le cumulus restent dans le placard technique du RDC avec un clapet durgo pour ventiler tout ça.
L'évier de la cuisine à l'étage et la lave vaisselle s'évacuent par le bas a travers la dalle et rejoignent la même canalisation que l'avier du RDC.
J'ai placé une ventilation supplémentaire entre l'évier du RDC et la chute de l'évier de l'étage pour ventiler cette partie du réseau.

Pensez vous que ca ira?

Et que voulais tu dire Dani dans ton dernier message?

Merci

A bientôt

Sujets pièces jointes

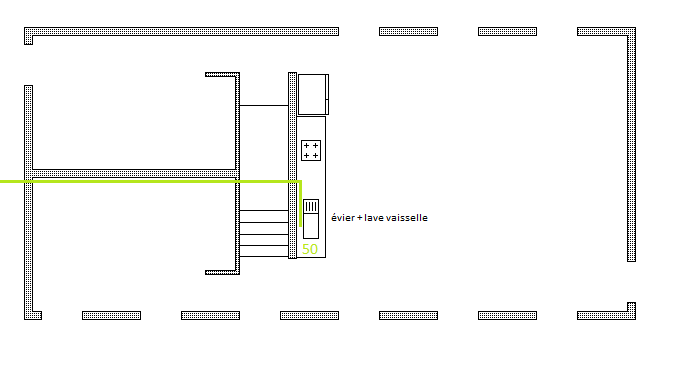

etage.png, 8.47 kb, 685 x 365
etage.png 8.47 kb, 391 téléchargements depuis. 18-07-2012

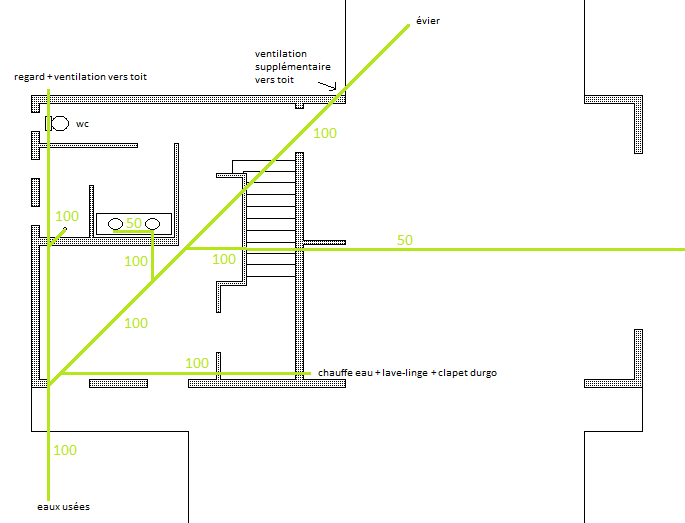

rdc.png, 16.1 kb, 685 x 523
rdc.png 16.1 kb, 389 téléchargements depuis. 18-07-2012

Citer Message 8

9 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 014

Re : Votre avis sur mon schema d'évacuation - deux possibilités

Bonjour.

Vous n'avez pas la possibilité de prolonger l’évacuation de l’évier de l’étage vers le toit?

S vous avez cette possibilité  utilisez-la, autrement placez l’aérateur sous l’évier de l’étage et pas au rez de chaussé, les aérateurs s'installent au bout de la ligne a l'opposé de la chute.
Voila

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 9

10 Réponse de averell

  • Inscrit : 02-01-2012
  • Messages : 14

Re : Votre avis sur mon schema d'évacuation - deux possibilités

Bonjour Dani,

Non impossible de prolonger l'évacuation vers le haut de la cuisine.

Et l'aérateur ne sert que pour le local technique en bas, pas pour l'évier de la cuisine. Cet aérateur sera de plus placé plus haut que le dernier élément raccordé.

L'évier de la cuisine se repique sur une des deux lignes principales sous les fondations au RDC. Cette ligne sera ventilée par une aération quasiment en bout de ligne mais avant l'évier du RDC.

Un peu sur le même principe que les lavabos du RDC finalement, qui n'auront pas d'aération située juste apres eux non plus.

Je me dis que si ces lavabos n'ont pas besoin d'une ventilation connexe, cela peut être pareil pour la cuisine, non?

Merci

Citer Message 10
