Sujet : Branchement de mon thermostat d'ambiance hager ek560

J'ai besoin d'un coup de pouce pour le branchement de mon recepteur de thermostat d'ambiance a une chaudiére saunier duval.

Pour la chaudière c'est ok, j'ai trouvé les bornes avec la boucle, il  faudrait simplement m'aiguiller do coté du thermostat.
Merci

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

2 Dernière modification par Dani (20-11-2012 21:47:01)

Re : Branchement de mon thermostat d'ambiance hager ek560

Bonsoir.

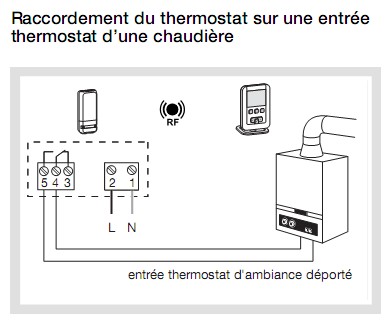

Voici le schéma de branchement.

[edit = ajout de la notice de montage et d'utilisation]

Sujets pièces jointes

Attachment icône hager ek560.PDF 2.75 mb, 1244 téléchargements depuis. 20-11-2012

schéma de branchement hager ek560.jpg, 24.49 kb, 390 x 325
schéma de branchement hager ek560.jpg 24.49 kb, 1215 téléchargements depuis. 20-11-2012

3

Re : Branchement de mon thermostat d'ambiance hager ek560

Bonjour,

J'ai le même soucis. Le schéma est pas très clair.
Sur ma chaudière Leblanc Egalis, il est difficile de se brancher sur le 220V pour le récepteur.
Quequ'un à le même osucis ?

Re : Branchement de mon thermostat d'ambiance hager ek560

Dans ce cas prenez-vous sur une autre source.

Sinon sans un schéma ou sans plus d'explication il va nous être difficile de vous aider.

5

Re : Branchement de mon thermostat d'ambiance hager ek560

Voici un lien sur un notre blog de la même chaudiere Leblanc egalis avec les photos  du bornier :

http://www.bricoleurdudimanche.com/foru … 23948.html

Sur l'image jointe au message de pat.ric du 28/11/2010 à 16h56 :

Pour ma part, j'ai bien brancher les fils gris et noir du TA à la place du shunt mais je connecte les 2 fils du 220V où à votre avis ?

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : Branchement de mon thermostat d'ambiance hager ek560

oups.. c'est ce lien suivant :
http://www.bricoleurdudimanche.com/foru … 23948.html

Re : Branchement de mon thermostat d'ambiance hager ek560

Votre deuxième lien ne fonctionne pas, le premier contenais la lettre "V" apres le html je l'ai modifiè et ça fonctionne.

A votre place je placerais le recepteur a proximité de la chaudière, la ou vous avez la possibilité de le brancher électriquement.

Ensuite avec un câble a deux fils vous branchez le recepteur a la chaudière.
