Re : Aide au raccordement d'un vase d'expansion

Bonjour, le point 4 c’est le retour froid
Le 5 c’est  le chaud
Si le clapet( froid ) au point 2 s’ouvre en cas de pression trop fort part vers le point 1 (égout )
Si le clapet (chaud) au point 3 s’ouvre en cas de surchauffe ou pression le clapet s’ouvre et part vers le point 1 (égout ).
Je vois pas d’obstacle à l’évacuation

(Le point 3 devrait être raccordé directement au point 4.) ??? pourquoi raccorder le tuyau froid avec le tuyau chaud ???
(Ou alors le clapet avec manomètre n°2 devrait être a la place du n°1.) ??? le clapet qu’il soit sur le point 2 ou 1 revient au meme sauf que si mis au point 1 il y aura le clapet 3 en plus
Les deux clapet sont bien orienter par rapport à la fleche  vers les égouts ,peut etre la position sur l’image qui vous induit en erreur.
c'est vrai que pour l'évacuation de l'eau chaude (3) peut buter sur le té avant d'aller vers la droite (égout) j'ai voulu faire qu'un seul tuyau vers égout mais je peux si il le faut remettre un tuyau du clapet 3 directement vers les égouts.

Sujets pièces jointes

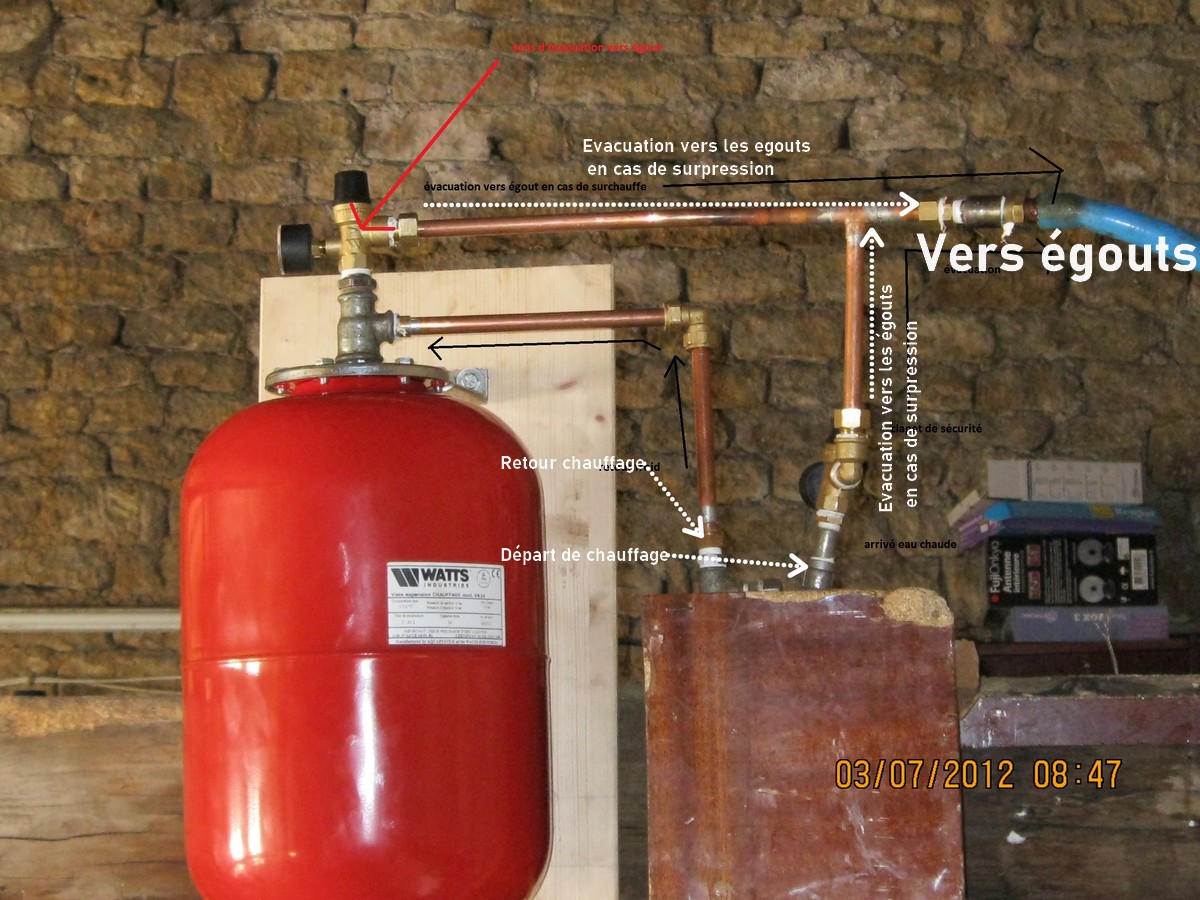

IMG_0345.JPG, 1.07 mb, 2592 x 1944
