Sujet : Installation d'un poele bouilleur avec vase ouvert

Bonjour à tous,
et merci d'exister!!!

J'ai pour projet d'installer un poele bouilleur MBS SD super thermo magnum 4D S

Il y a trois radiateurs à alimenter, tous en rdc. Et un vase d'expansion ouvert dans les combles.
Pas de ballon tampon.
J'ai bien une notice mais basée sur un circuit avec un vase fermé, et qui manque de précision.

Mes questions:
1- Si je remplace le vase ouvert par un vase fermé, à quel endroit du circuit dois je le positionner?
2- quels diamètres choisir pour les différentes parties du circuit?
3- est il possible d'installer 2 radiateurs 6 connexions et un 3ème "classique"?
4- Un système de flotteur pour le remplissage automatique est il pertinent?
5- Dans la shémathèque du Pacte, il est écrit à la fin de la page 12:

"Si aucun ballon d'hydro-accumulation n'est installé, pour éviter toute problématique de dissipation de chaleur, on recommande de disposer d'au moins 50% x Pbouilleur de puissance en radiateurs disponible sans robinet thermostatique"
Pouvez vous expliquer??

Voilà pour l'instant, je n'en suis qu'au début du projet et j'aurais surement d'autres questions, mais là c'est déjà bien pour un dimanche!

Merci d'avance

Ono

Citer Message 1

13-05-2025 19:35:29

PUB

2 Réponse de Darius 13-05-2025 19:35:29

Darius
Maître Plombier
Déconnecté

Inscrit : 28-02-2018
Messages : 2 782

Re : Installation d'un poele bouilleur avec vase ouvert

Bonjour.

En cas d'utilisation de vase fermé, ce dernier se pose sur le point le plus bas et de façon a ce que les différentes vannes et composants ne puissent pas l'isoler de l'installation.
Il est aussi preferable de le poser au oint ou l'eau est la plus froide, généralement avant le retour vers le bouilleur.

Pour le schéma il existe des centaines de modèles de schémas sur internet il suffit de chercher.

Oui vous pouvez poser toute sorte de radiateurs, de moment qu'ils sont correctement raccordés.
Les diamètres sont a adapter selon les besoins, mais au minimum 22
Pas de tuyaux de synthèse, toute chaudière a combustible solide se raccorde avec tuyaux en métal.

Il faut trouver le moyen de poser une soupape thermique qui refroidira le bouiller avec de l'eau du réseau en cas de surchauffe.

Pour les robinets thermostatiques, voici ce que je comprends.

Si votre bouilleur a une puissance thermique en eau de 6kw, il faut au minimum 3kw de radiateurs sans robinets thermostatiques.

Attention, un bouilleur c'est une bombe, en particulier quand le bouiller est trop puissant pour l'installation, en cas de surchauffe vous pouvez vous retrouver avec de centaines de litres de vapeur a très haute pression. l'installation peut chauffer tellement au point de faire des dégâts vraiment importants ou blesser quelqu'un.

Faites un schema de votre installation et postez le ici.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

de Darius le site Web

Citer Message 2

3 Réponse de ono Hier 11:45:36

ono
Echelon II
Déconnecté

Inscrit : 04-11-2023
Messages : 27

Re : Installation d'un poele bouilleur avec vase ouvert

Salut à tous
et merci Darius pour ta précieuse réponse!!!

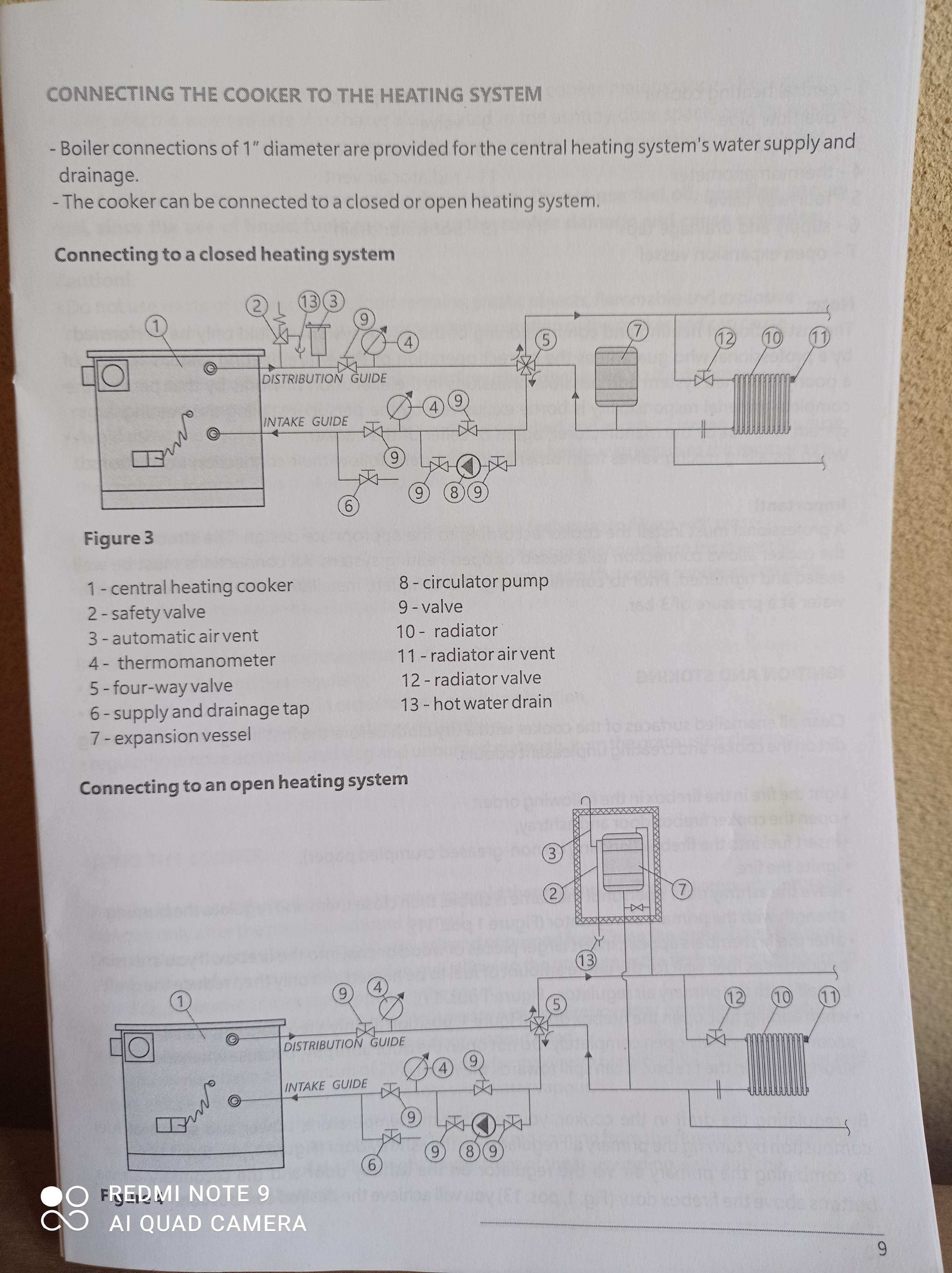

J'ai fini par trouver une notice (en anglais) avec un shéma, qui me parait un peu léger.

- D'après leur shéma, si on met un vase ouvert, il n'y a pas besoin de soupape de sécurité!!
Pour un poele bouilleur ça m'étonne! Et s'il en faut une, où faut il la mettre?

- Leur vase d'expansion se situe loin du poele, après plusieurs vannes, et relié au départ ET au retour, ce qui ne correspond pas à ce que j'ai trouvé sur le net.

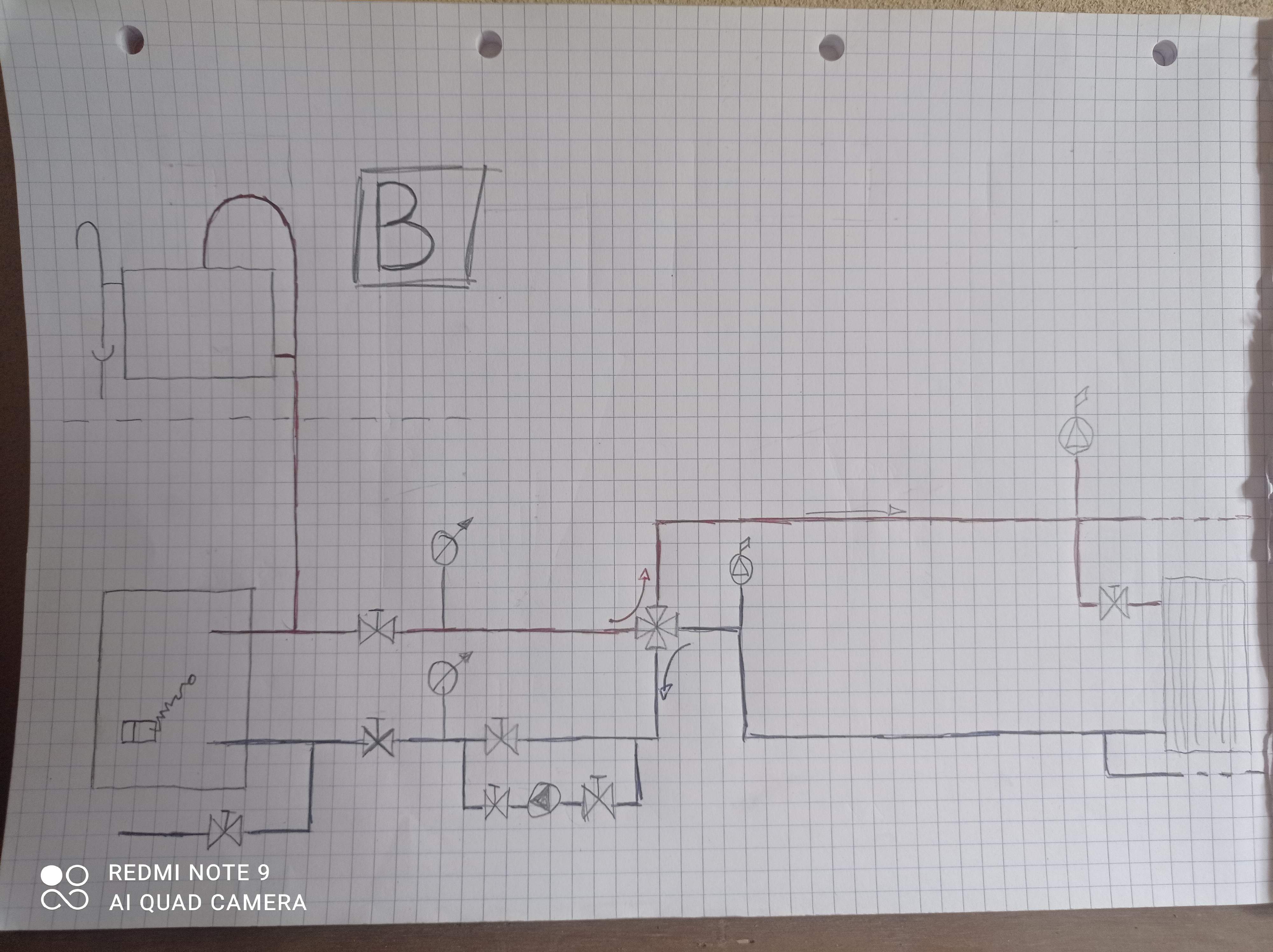

J'ai fait un deuxième shéma qui correspond à ce que j'ai prévu, avec le vase ouvert en direct au dessus du poele, et positionné uniquement sur le retour.

- Je me demande s'il est possible de remplacer la vanne 4 voies par une 3 voies?

- Est ce que quelqu'un peut m'expliquer à quoi sert la boucle sur laquelle est posée le circulateur?

- L'alimentation en eau est raccordée sur le circuit retour.
Mais à l’arrière du poele il y a 3 « raccords » filetés ;
rouge > départ
bleu >retour
le troisième ne serait pas celui pour le remplissage ?

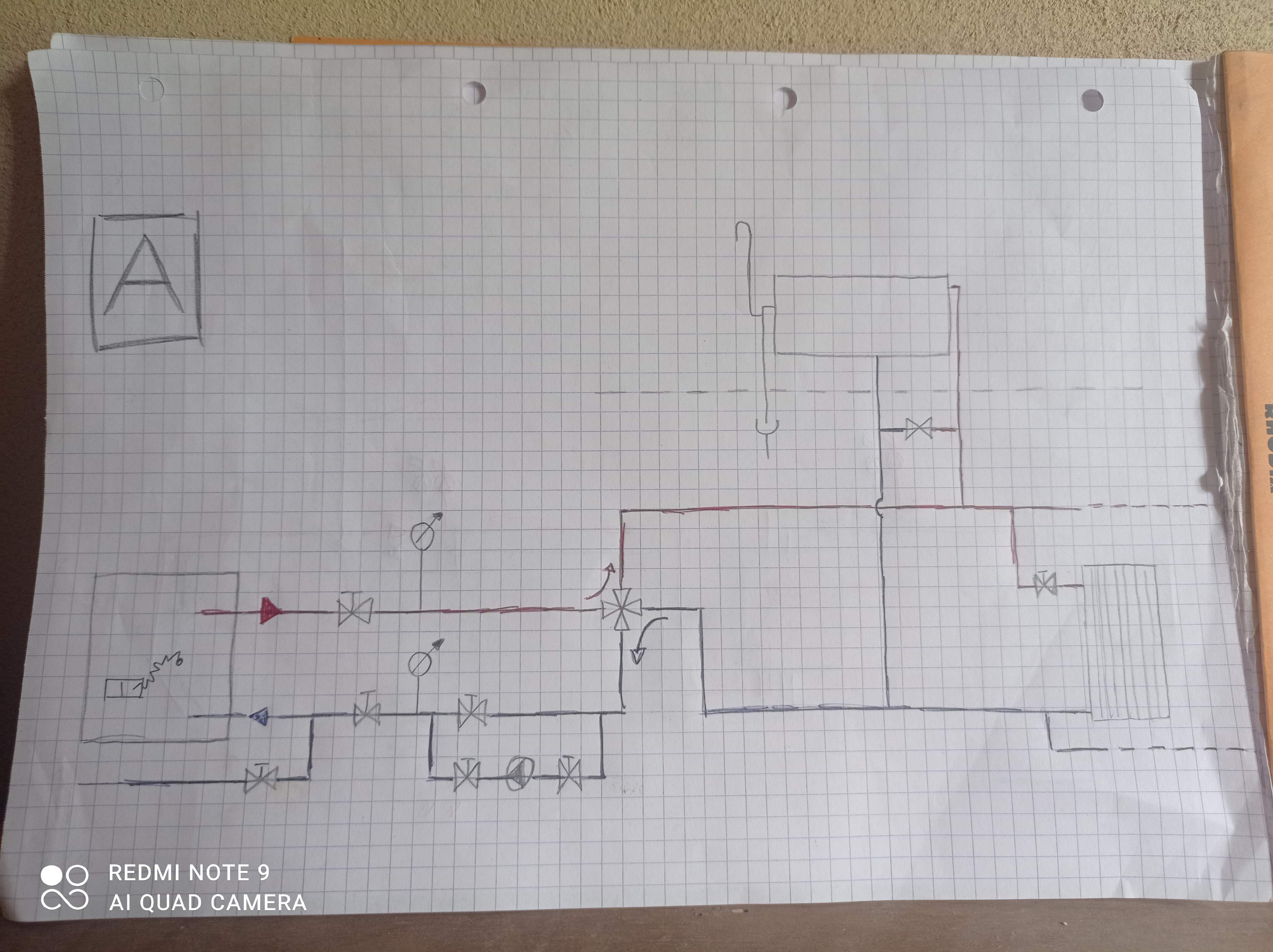

- en pièce jointe, les shémas d’installation avec vase ouvert et fermé, et mon shéma dessiné ou je mets le vase au dessus du poele

Merci d'avance au courageux qui se penchera sur mon questionnement!!!

Sujets pièces jointes

A.jpg 876.44 kb, 2 téléchargements depuis. 29-05-2025
