Sujet : Besoin de vos avis sur mon plan d'évacuations

Bonjour à tout le monde,

J'aurais besoin de vos lumières à propos de mon plan d'évacuation. Voici la problématique principale :

Afin d'éviter la pompe de relevage sur le dispositif d'assainissement non collectif, la sortie (flèche rouge) doit être la plus haute possible. En ce sens, j'aimerais raccorder le WC 2 à l'horizontale sur la canalisation de sortie (j'ai mis ce WC en orange sur le plan). Cette canalisation sera donc située à environ 13 cm du sol fini (je ne suis pas accro aux canalisations encastrées dans les dalles).

Seulement voilà, je ne sais pas si c'est envisageable... Y a-t-il un risque à positionner le WC ainsi ? (reflux ou autre ?)

Toute autre remarque concernant le fonctionnement, les diamètres,... sera la bienvenue.

Merci d'avance, et à bientôt

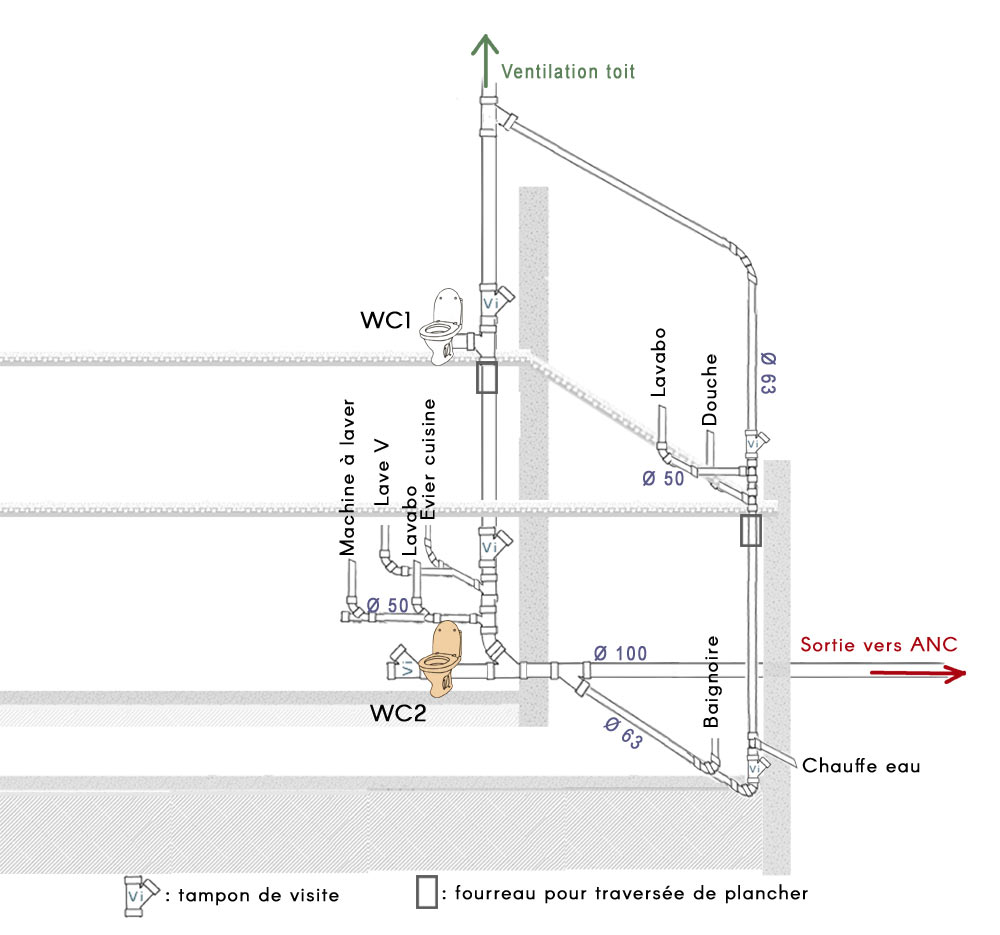

Plan en pièce jointe :

Sujets pièces jointes

Plan-plomberie-3D.jpg, 85.15 kb, 1000 x 935
Plan-plomberie-3D.jpg 85.15 kb, 26 téléchargements depuis. 17-08-2024

2

Re : Besoin de vos avis sur mon plan d'évacuations

Bonjour.

Oui c'est bien mais la culote représenté a l'envers porte la confusion, je pense bien qu'elle sera posé dans le bon sens

Re : Besoin de vos avis sur mon plan d'évacuations

Bonjour Darius,

Merci pour votre réponse.

Effectivement, il y a une erreur sur le schéma, ça sera corrigé au montage wink
