Sujet : Brancher Nest - Chappee initia + module de partage 1V3V+1D

Bonjour,
J’essaie de trouver un lien pour mon cas sans succès. Si vous pouvez m’aider – Merci.

Chaudière Chappee initia+ compact HTE + module de partage 1V3V+1D

Je suis branché de la façon suivant dans la chaudière :
Bornier M2 : « Régulation d’ambiance » filaire boitier dans mon salon câble en 1,2 et 3
Bornier M1 : plus de shunt en 1 et 2 pour un thermostat d’ambiance
Mais le boitier complémentaire MS IN THINK PLUS (1AT+1BT) pour réguler le plancher chauffant au Rdc et des radiateurs à l’étage. Il est câblé en M2 : une paire en 2 et 3 et une autre paire en 9 et 10

La régulation d’ambiance gérant les deux chauffages depuis le salon donc à l’étage la nuit il fait froid !!!
Depuis j’ai installé une clim réversible avec une consigne de 19° à l’étage. Plus de problème de TP en haut.
Du coup j’ai fait baisser la Tp haute des radiateurs de l’étage 45° pour juste un appoint dans les chambres.
Clim pilotable à distance.

L’idée serait de brancher le boitier Next en M1 borne 1 et 2 pour piloter mon chauffage à distance.

J’ai lu dans la notice qu’il qu’il faut désactiver la sonde d’ambiance de la régulation ?
Dans ce cas nous pourrions piloter par contact sec le chauffage via le Nest

Je viens de faire la manip en en modifiant la ligne 40 dans la régul – Sonde d’ambiance – j’ai mis interface utilisateur car seul choix possible hors choix appareil d’ambiance 1, 2, 3 ou 4.

Code erreur 84.

J’ai remis comme avant et coupé puis rallumé la chaudière pour effacer le défaut.

Sur ce post j’ai bien trouvé qu’il faut désactiver la sonde d’ambiance sur le boitier de la régulation. Ce que j’ai fait.
Mais il doit y avoir une autre manip à faire ?

https://www.forumconstruire.com/constru … p;start=15

Merci pour votre retour.

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 641

Re : Brancher Nest - Chappee initia + module de partage 1V3V+1D

Bonjour.

Votre montage est assez complexe pour que l'on puisse vous aider a distance, a moins que vous ayez la chance de trouver une personne qui a déjà été dans le même cas que vous.

Par module de partage, entendez vous un module de départ pour plancher chauffant? si tel est la cas, comment est piloté ce module, par une régulation et est-il autonome?

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 30-12-2023
  • Messages : 4

Re : Brancher Nest - Chappee initia + module de partage 1V3V+1D

Bonjour, j'ai trouvé votre message, j'espère que vous avez résolu votre souci,
peut être pourriez vous m'aider a votre tour;
pour le raccordement d'un module de partager de chauffage.
j'ai donc une chaudière CHAPPEE  INITIA + DUO et j'ai un module de partage 1V3V+1D ( MS IN THINK PLUS) mais je n'arrive a faire les raccordement électrique entre les 2.
je ne trouve pas la notice correspondant a ma carte électronique de mon module

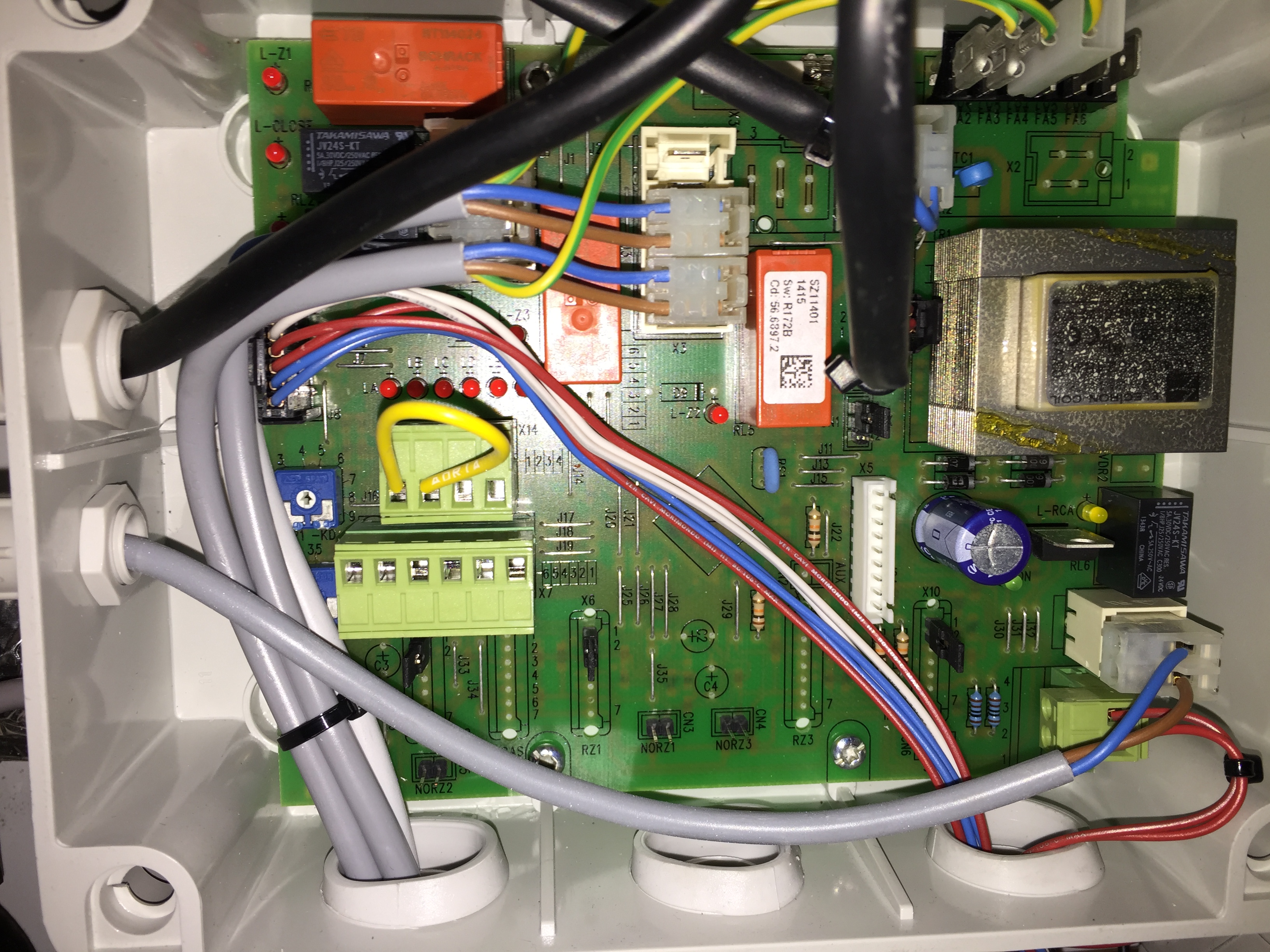

je vous poste une photo de la platine de commande du module de partage.
il semblerais donc que je dois connecter la fiche X11 du module sur la chaudière en M1 fiche 1 et 2
mais c'est ensuite que je ne sais plus comment faire;
fiches X14 et X7 du module, il semblerais que je doive faire des branchements !!

Sujets pièces jointes

IMG_0312[1].JPG, 2.22 mb, 3264 x 2448
IMG_0312[1].JPG 2.22 mb, 65 téléchargements depuis. 06-01-2024
