Sujet : question piège sur joint ou filasse

bonjour ,
j'ai une question que je soumets pour avis car cette fois le coté pratique l'emporte sur la théorie ( les normes ) :
j'ai un raccord qui ne reflète pas la théorie en matière d'étanchéité :

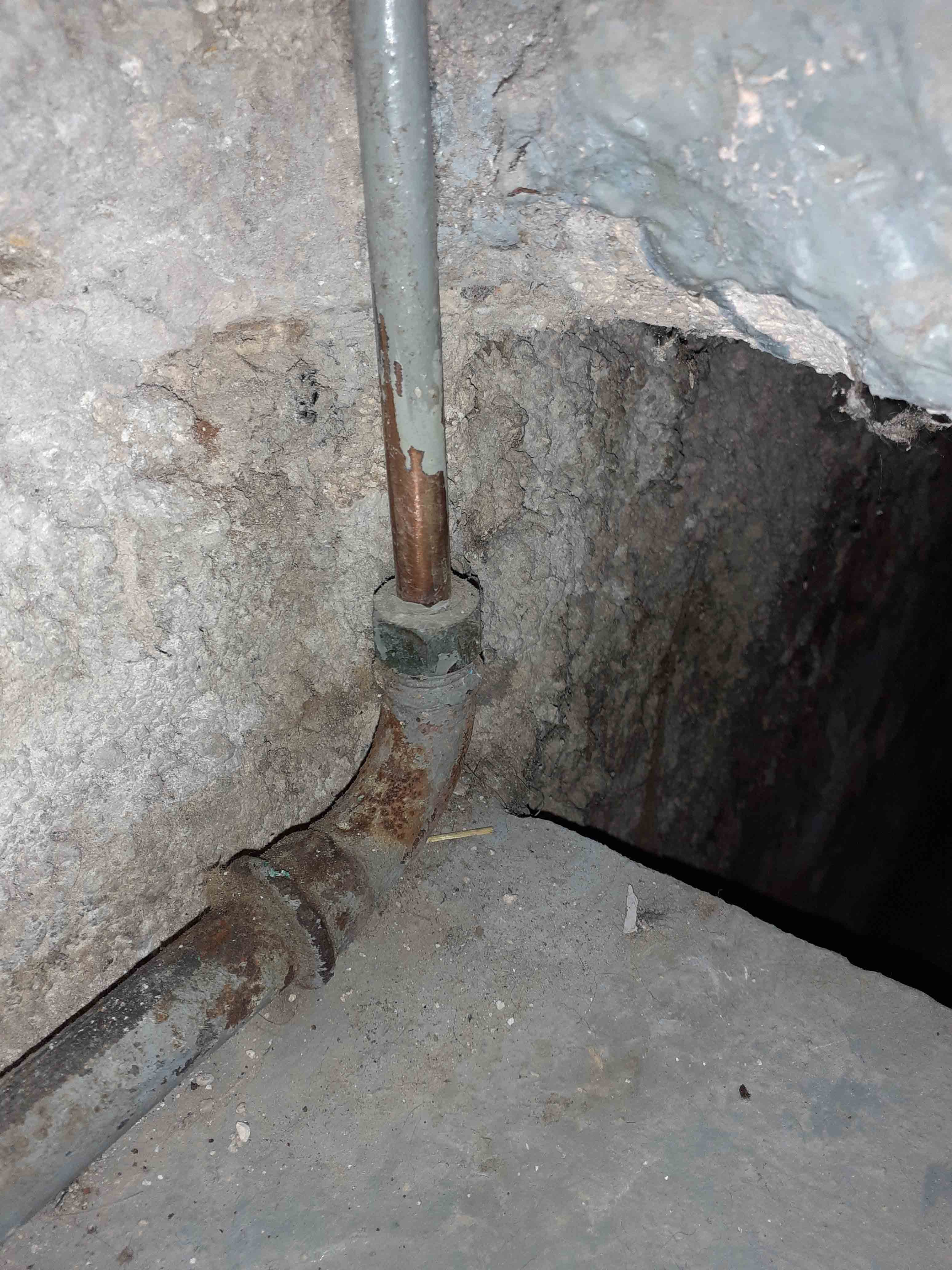

c'est un assemblage d'un coude en acier Galva 15/21 avec un tube en cuivre diamètre 12 , muni d'un collet battu  .Ci joint la photo pour mieux comprendre .
D'après le topic sur l'utilisation de joint ou filasse , il faut toujours au préalable distinguer le type de filetage ( conique ou droit ) et aussi l'extrémité du raccord ( si portée plate ou pas ) .
Là , dans mon exemple , j'ai un mélange des genres et j'aimerai savoir en définitive , quelle devrait être le bon assemblage pour obtenir la meilleure étanchéité .

l'assemblage montre que le coude en Galva n'a pas de portée plate ( c'est fabriqué ainsi en usine) et en même temps , le collet battu a évidemment une portée plate ; on a a la fois soit la possibilité d'utiliser de la filasse , au regard du filetage du coude en acier Galva , mais en meme temps , on a la possibilité d'utiliser un joint plat , que le collet battu va comprimer au serrage .
Que doit on faire ? filasse ou joint , ou faire les deux a la fois , mais la aussi , les normes disent : non , pas filasse et joint en meme temps .
Quelle serait , a votre avis ,la meilleure étanchéité .
Merci de votre attention

Sujets pièces jointes

Attachment icône jonction coude galva cuivre.jpg 478.12 kb, 35 téléchargements depuis. 18-02-2023

Citer Message 1

  • PUB

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : question piège sur joint ou filasse

Bonjour,

Le coude en acier galva, on suppose que c'est un mâle/femelle. Et le filetage mâle est un filetage conique.
Et vous envisagez la liaison sans pièce intermédiaire en laiton ?
Collet battu cuivre sur filetage conique acier ? Ça le fait pas.

Il y a des coudes femelle/femelle en acier galva dans lequel on peut visser avec de la filasse un raccord mâle/mâle en laiton.

Citer Message 2

3 Réponse de trebore Dernière modification par trebore (18-02-2023 11:04:24)

  • trebore
  • Plombier Pro
  • Déconnecté
  • Inscrit : 16-02-2023
  • Messages : 52

Re : question piège sur joint ou filasse

bonjour ,
merci de votre avis , j'ai en principe téléchargé la photo , a priori , vous ne l'avez pas vu , ou alors elle n'est pas visible sur le forum ; je vais essayé de voir avec un modérateur du site comment je peux publier la photo pour qu'elle soit visible .Je l'ai pourtant bien téléchargée et je la vois bien dans mon premier message de ma question .Bref , pour répondre , vous dites que çà le fait pas ….Et pourtant , çà le fait au moins depuis 30 ans , et sans fuite ni quoi que ce soit , peut être qu'a l'époque , celui qui a monté ce raccord n'avait pas d'autre choix , toujours est il que j'ai bien un coude en acier Galva 15/21 femelle/male donc et sur la partie male est raccordé un tube en cuivre de diamètre 12 muni d'un collet battu .
le mieux serait d'avoir la publication de la photo et vous verriez immédiatement ce montage .
Cordialement


Sujets pièces jointes

Attachment icône jonction coude galva cuivre.jpg 478.12 kb, 34 téléchargements depuis. 18-02-2023

Citer Message 3

4 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : question piège sur joint ou filasse

Bonjour.

Voici que l'image est apparue, les image de grande taille ne s'affichent pas, directement car elle sont trop longues a télécharger pour les connexion lentes et sur les portable, du coup souvent elles s'affichent sur forme de lien.

La tel que c'est ce montage ne fuit pas mais c'est une chance s'il dure depuis 30 ans car les tuyaux en acier ainsi que les raccords sont prévus pour une étanchéité entre les raccords sur le filetage.

Pour une étanchéité en bout-a-bout normalement un visse un raccord en laiton sur le tuyau en acier pour avoir une porté vraiment plate et qui ne se degrade pas au fil des années.

Dans votre cas ça a tenu et c'est tant mieux, mais dans 98% des cas, ca fuit au bout de 2 ans si on n'intercale pas la fameuse pièce en laiton...
Dans tous les cas si vous devez reprendre prenez une piece en laiton et installez la entre le deux tuyaux.

Nota: si l'eau va du galva vers le cuivre c'est moins grave que l'inverse ou l'effet pile oxyde le galva. (effet electrolyse) .
