1 Dernière modification par samalain (12-02-2012 18:54:44)

Sujet : installation chaudiere bois per

bonjour,

Souhaitant faire moi meme mon chauffage, j'aurais voulu avoir quelques renseignements concernant l'installation du circuit chauffage, à savoir :

* le diamètre du PER d'arrivée à chaque collecteur C1,C2,C3 venant de la chaudière
* le diamètre du PER sortant des collecteurs
* Est-ce les même pour les trois collecteurs ?

Le collecteur 1 alimente les radiateurs de R1 à R5, soit 140 m3, soit 6 kw
Le collecteur 2 alimente les radiateurs de R6 à R8, soit 110 m3, soit 4.7 kw
Le collecteur 3 alimente les radiateurs de R9 à R12, soit 160.5 m3, soit 6.8 kw
R13 dépendra d'un dernier collecteur.

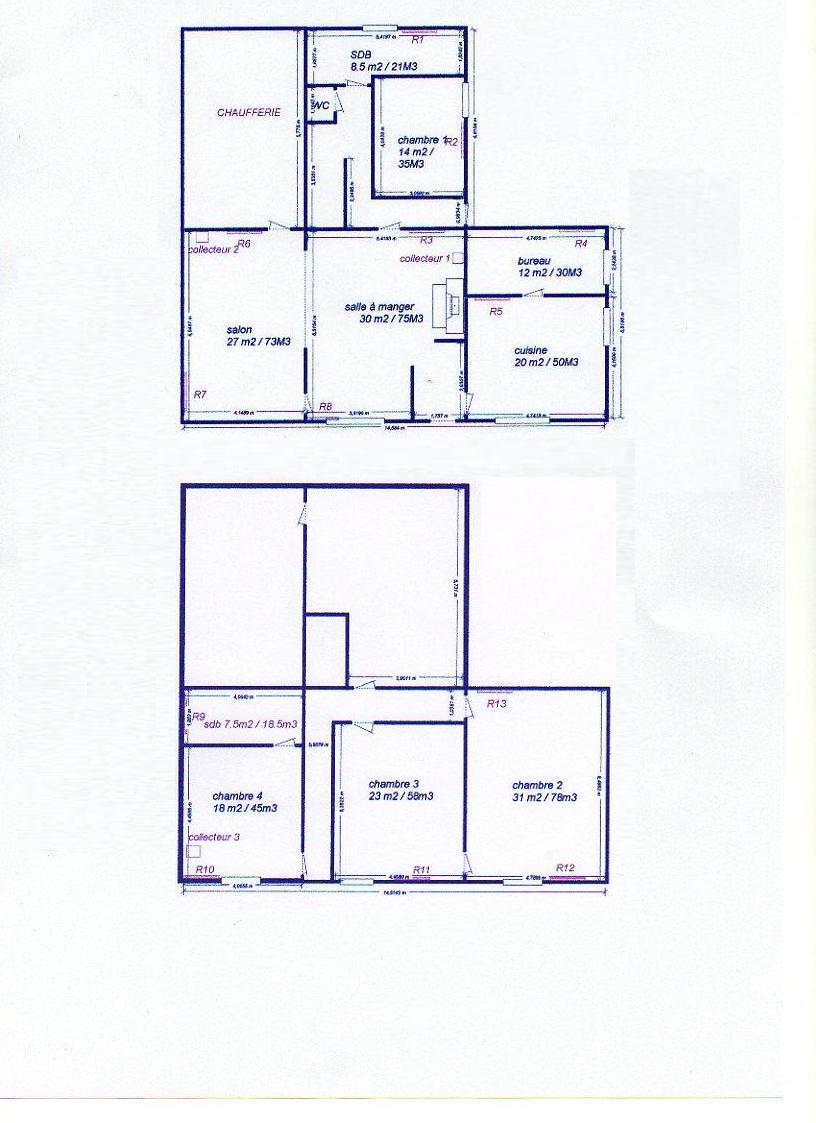

Ci-joint les plans de la maison
merci

Sujets pièces jointes

plan gillancourt chauffage RDC et etage.jpg, 94.29 kb, 816 x 1123
plan gillancourt chauffage RDC et etage.jpg 94.29 kb, 312 téléchargements depuis. 12-02-2012

plan maison chauffage RDC et etage.jpg, 94.29 kb, 816 x 1123
plan maison chauffage RDC et etage.jpg 94.29 kb, 337 téléchargements depuis. 12-02-2012

2

Re : installation chaudiere bois per

Voici un lien qui répondra a votre question.
