Sujet : Raccord soupape différentielle

Bonjour,
Je réalise actuellement mon circuit de chauffage .

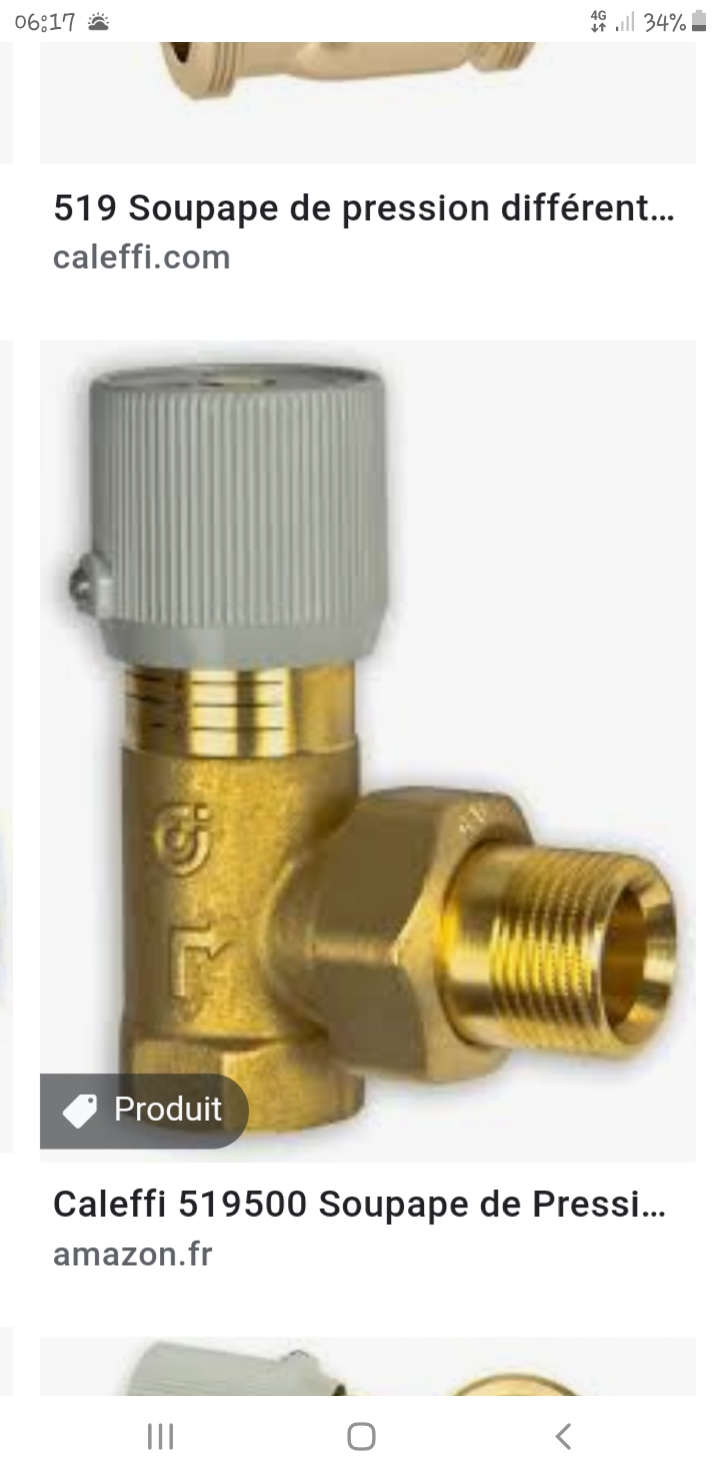

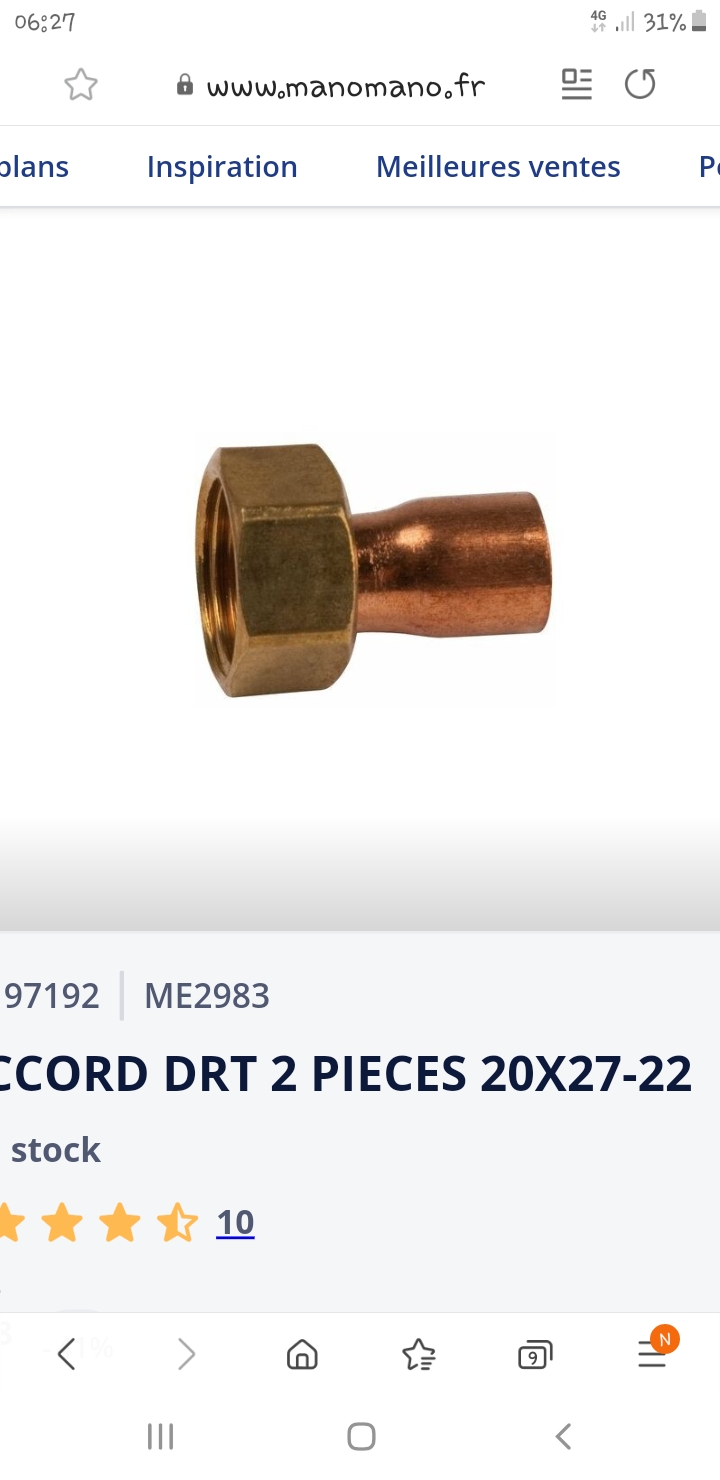

J ai besoin de brancher une soupape différentielle, celle-ci est de marque Caleffi. Je voulais la connecter sur mon raccord cuivre a souder ( femelle à visser 20x27 ,cuivre à souder 22 ), mais comme on peut le voir sur la photo  la sortie de la soupape est connique, comment puis je faire cette jonction ? Existe il un raccord à souder spécifique ?
Merci d avance pour votre aide, et désolé pour mes questions de débutant

Sujets pièces jointes

Screenshot_20220217-061702_Samsung Internet.jpg, 224.83 kb, 720 x 1480
Screenshot_20220217-061702_Samsung Internet.jpg 224.83 kb, 122 téléchargements depuis. 17-02-2022

Screenshot_20220217-062742_Samsung Internet.jpg, 165.49 kb, 720 x 1480
Screenshot_20220217-062742_Samsung Internet.jpg 165.49 kb, 119 téléchargements depuis. 17-02-2022

  • PUB

2 Réponse de 45Jose Dernière modification par 45Jose (17-02-2022 10:23:18)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Raccord soupape différentielle

Bonjour
Il faut raccorder avec un GCU 3/4 F 2o/22 F (raccord fixe)
Le raccord de sortie est un raccord démontable, il n'y a pas besoin d'en rajouter un autre.
On s'en moque du cône, l'étanchéité se fait sur le filetage du raccord de sortie

JR
  • Inscrit : 20-10-2021
  • Messages : 5

Re : Raccord soupape différentielle

Bonjour Ruajose,

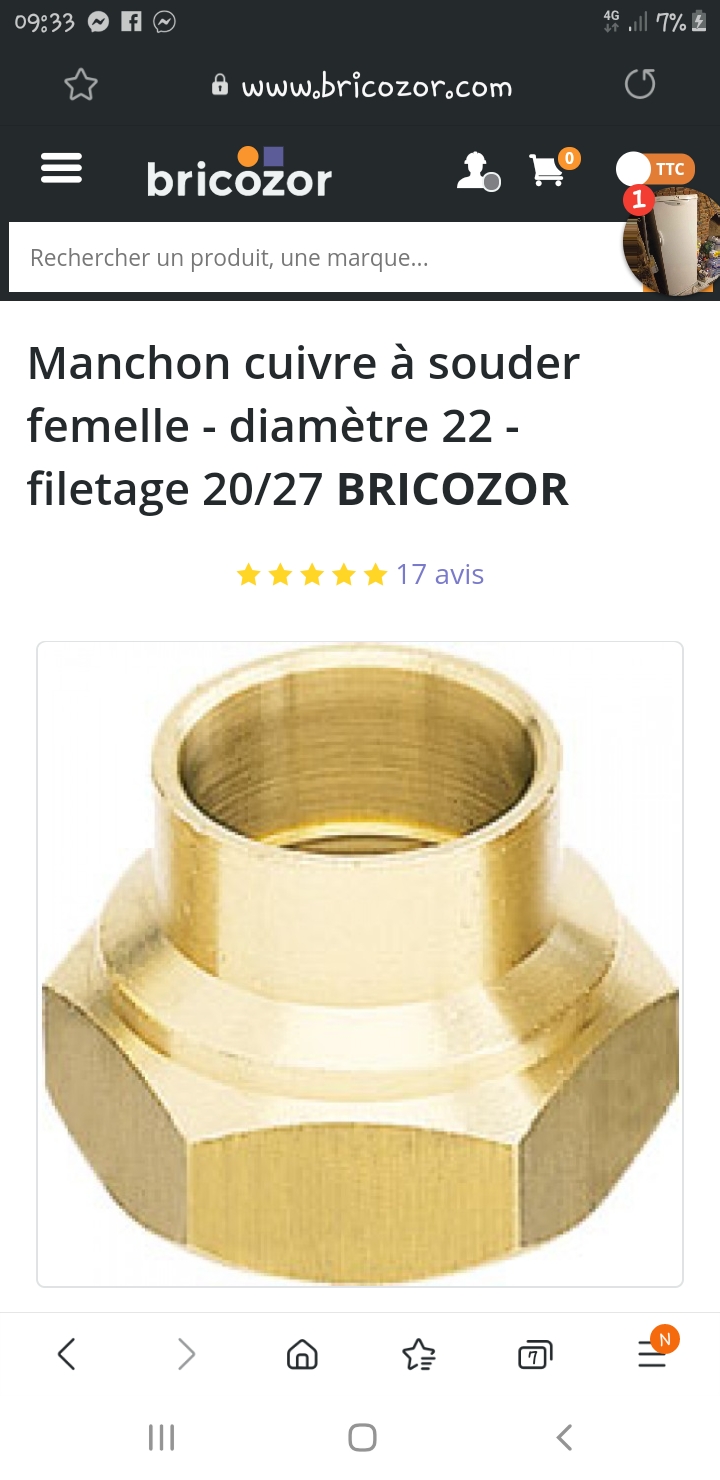

Merci pour ton aide , si j ai bien compris,  je connecte avec un raccord laiton comme sur la photo ci jointe .
Merci beaucoup.

Sujets pièces jointes

Screenshot_20220217-093331_Samsung Internet.jpg, 309.23 kb, 720 x 1480
Screenshot_20220217-093331_Samsung Internet.jpg 309.23 kb, 107 téléchargements depuis. 17-02-2022

4 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Raccord soupape différentielle

Oui c'est bien ça

JR
  • Inscrit : 20-10-2021
  • Messages : 5

Re : Raccord soupape différentielle

Super , merci beaucoup,  je vais pouvoir poursuivre l installation
