Sujet : (Résolu) Remplacement thermostat Thermor 400103 par Thermostat Tado

Bonjour à tous,

Je souhaite remplacer mon vieux thermostat Thermor 400103 filaire pour un tado v3 que je viens d'acquérir.
Mon système de chauffage est une chaudière électrique (Noirot Gialix) pour un plancher chauffant hydraulique.

Cependant je rencontre un problème au niveau du câblage. En effet je ne trouve pas le modèle de mon ancien thermostat dans l'application d'installation, et je suis incapable de savoir où vont les ancien fil sur mon nouveau thermostat Tado.

Voici une photo des branchements actuel sur mon vieux thermostat:

Quelqu'un saurait me dire où rebrancher ces fils sur mon nouveau thermostat Tado?



Par avance merci

  • PUB

  • Inscrit : 03-02-2022
  • Messages : 9

Re : (Résolu) Remplacement thermostat Thermor 400103 par Thermostat Tado

ci joint la photo du branchement sur le thermostat actuel


3 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : (Résolu) Remplacement thermostat Thermor 400103 par Thermostat Tado

Les fils estampillés Let N sur le thermostat actuel sont l'alimentation electrique du module (attention présence de 220V)

Les autres fils marron et violet doivent etre la boucle de thermostat,
si les deus sont liés le signal passe et la chaudière tourne.
Si les deux ne sont pas liés, la chaudière ne tourne pas...

Si c'est diffèrent... alors vous avez un systeme bien diffèrent des systèmes lambda.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.
  • Inscrit : 03-02-2022
  • Messages : 9

Re : (Résolu) Remplacement thermostat Thermor 400103 par Thermostat Tado

Merci Darius pour votre retour.

Ce qui est étrange, c'est qu'en démontant le thermostat, à parte les fils d'alimentation L et N, seul le fil violet était raccordé. Le marron était quant à lui débranché et rangé au fond  de la prise.
La chaudière fonctionne pourtant correctement.

Quand vous dites "les deux sont lié", c'est à dire lorsque ces deux fils se touchent, alors la chaudière doit se lancer?

5 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : (Résolu) Remplacement thermostat Thermor 400103 par Thermostat Tado

C'est possible parce sur certaines chaudières le thermostat n'est rien d'autre qu'une coupure du fil de phase.

Dans certains cas le thermostat pilote seulement le circulateur, et dans ce cas ce branchement est juste.

Il faut deja savoir ce que vous avez comme chaudière et voir comment c'est câblé coté chaudière.

Attentions ces fils sont alimentés en 220 qui est mortel, couper le courant au tableau avant toute intervention.

Avez vous la notice des branchements de votre nouveau thermostat? si oui postez la...

Sinon il faudra proteger les fils lors du démontage avec des dominos au bout.

Si votre thermostat est a piles.

Vous branchez le fils rouge sur CO (commun)  et le fil violet sur le NC (normalement fermé).

Les autres fils sont a protéger avec des dominos sans les jumeler et vous les laissez dans la boite.

Le seuls hic qui me fait peur c'est le pouvoir de coupure du thermostat s'il ne supporte qu'une coupure de 1 ou 2 Ampères il risque de ne pas aimer. A voir comment c'est fait...

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.
  • Inscrit : 03-02-2022
  • Messages : 9

Re : (Résolu) Remplacement thermostat Thermor 400103 par Thermostat Tado

le nouveau thermostat est effectivement a piles.

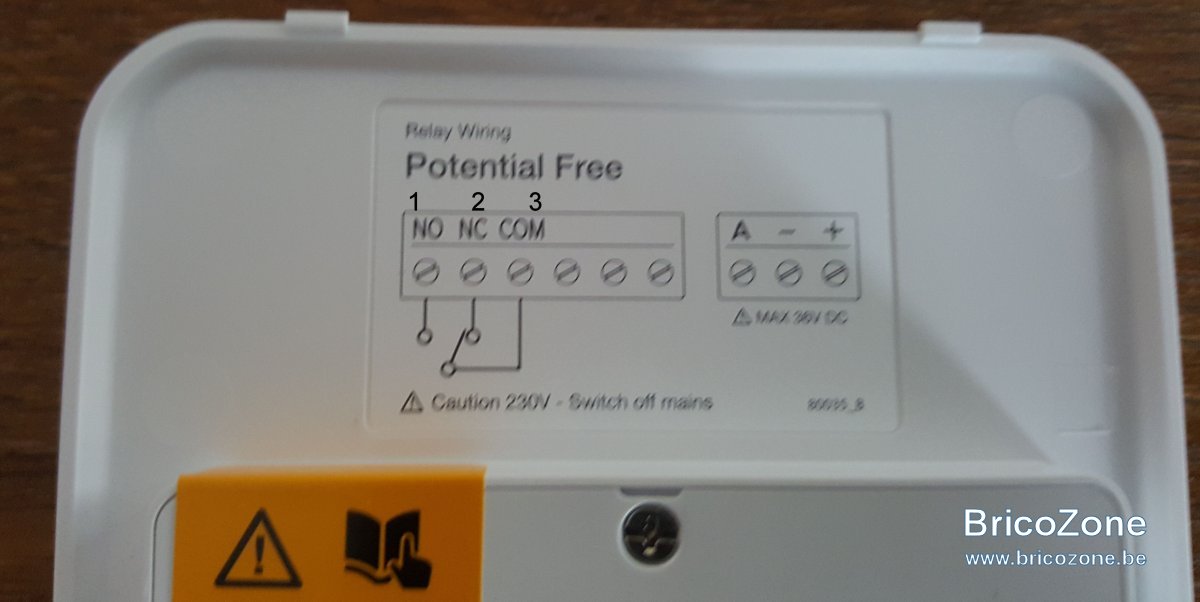

Je ne suis actuellement pas chez moi pour prendre une photo mais voici quand même un image des prises du thermostat Tado tiré d'internet. (ne pas prendre en compte la numérotation 1 2 3)

Côté chaudière je peux publier une photo ce soir en rentrant.

il s'agit d'une chaudière Noirot Gialix pour un plancher chauffant hydraulique.

Sujets pièces jointes

30615_f2a481d6d6b8567421597dacf5868b1d.jpg, 61.4 kb, 1200 x 602
30615_f2a481d6d6b8567421597dacf5868b1d.jpg 61.4 kb, 201 téléchargements depuis. 03-02-2022

  • Inscrit : 03-02-2022
  • Messages : 9

Re : (Résolu) Remplacement thermostat Thermor 400103 par Thermostat Tado

Bonjour,

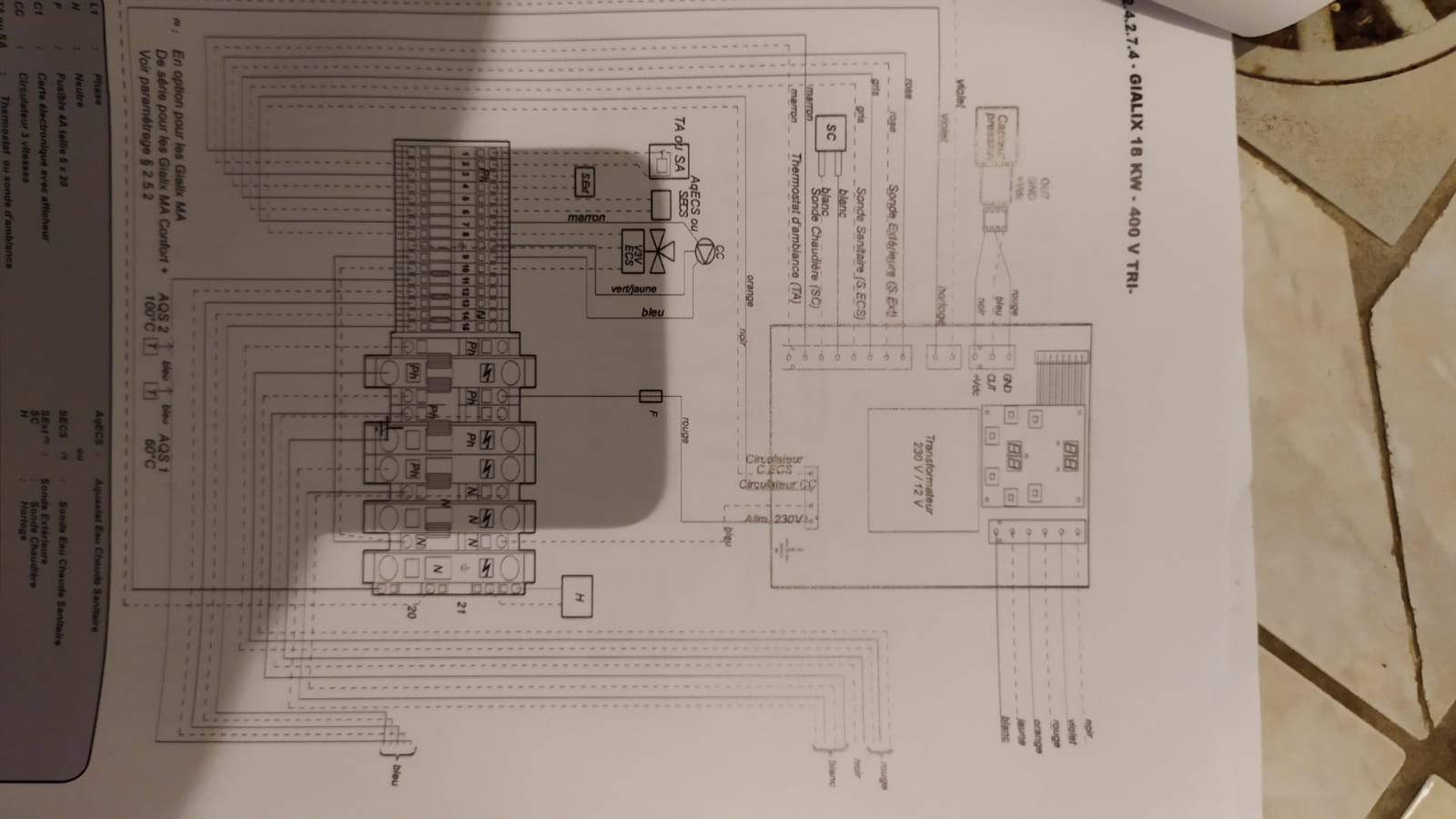

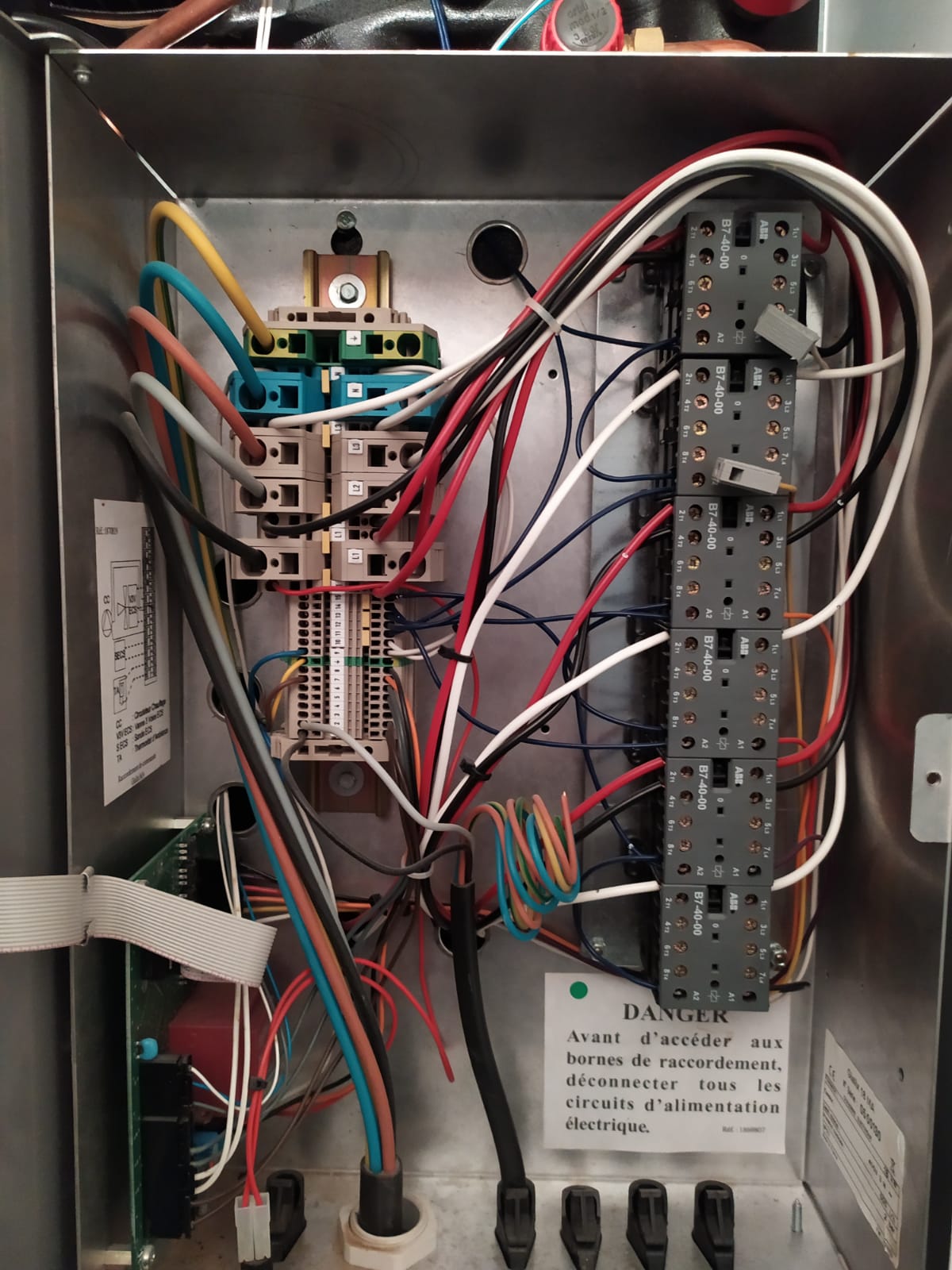

J'ai pris une série de photo du câblage côté chaudière que voici.
Il s'agit d'une Noirot Gialix 18kw MA 400V 3N.

Sujets pièces jointes

Attachment icône WhatsApp Image 2022-02-03 at 21.06.31 (3).jpeg 66.16 kb, 318 téléchargements depuis. 04-02-2022

Attachment icône WhatsApp Image 2022-02-03 at 21.06.31.jpeg 221.03 kb, 300 téléchargements depuis. 04-02-2022

  • Inscrit : 03-02-2022
  • Messages : 9

Re : (Résolu) Remplacement thermostat Thermor 400103 par Thermostat Tado

la notice

Sujets pièces jointes

Attachment icône WhatsApp Image 2022-02-03 at 21.06.32 (4).jpeg 99.11 kb, 248 téléchargements depuis. 04-02-2022

Attachment icône WhatsApp Image 2022-02-03 at 21.06.33.jpeg 70.36 kb, 210 téléchargements depuis. 04-02-2022

9 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : (Résolu) Remplacement thermostat Thermor 400103 par Thermostat Tado

>Si j'ai bien compris C'est plutôt bien fait.
Vous avez un relais qui esta actionné par le TA.

Pour brancher votre nouveau thermostat il suffit de reprendre les branchements a l'identique.

Attention c'est du courant de 220V, prenez vos précautions .

Débrancher le fil bleu et le proteger au bout
Protégez aussi le fil inutilisé qui se trouve dans le boite.

Puis les deux autres fils vous branchez le rouge sur COM et le violet sur NC.

Remettez le courant et normalement ca doit fonctionner.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.
  • Inscrit : 03-02-2022
  • Messages : 9

Re : (Résolu) Remplacement thermostat Thermor 400103 par Thermostat Tado

Ok, merci beaucoup pour votre aide Darius
Je vais faire un essai ce soir et vous dire si cela fonctionne.

Les fils bleu et marron, je peux donc les mettre sur les prises P1 et P2 ? en "parking"?

Sujets pièces jointes

Attachment icône WhatsApp Image 2022-02-03 at 21.06.31 (3).jpeg 66.16 kb, 195 téléchargements depuis. 04-02-2022
