Sujet : cette installation bouteille propane est-elle correcte

bonjour,

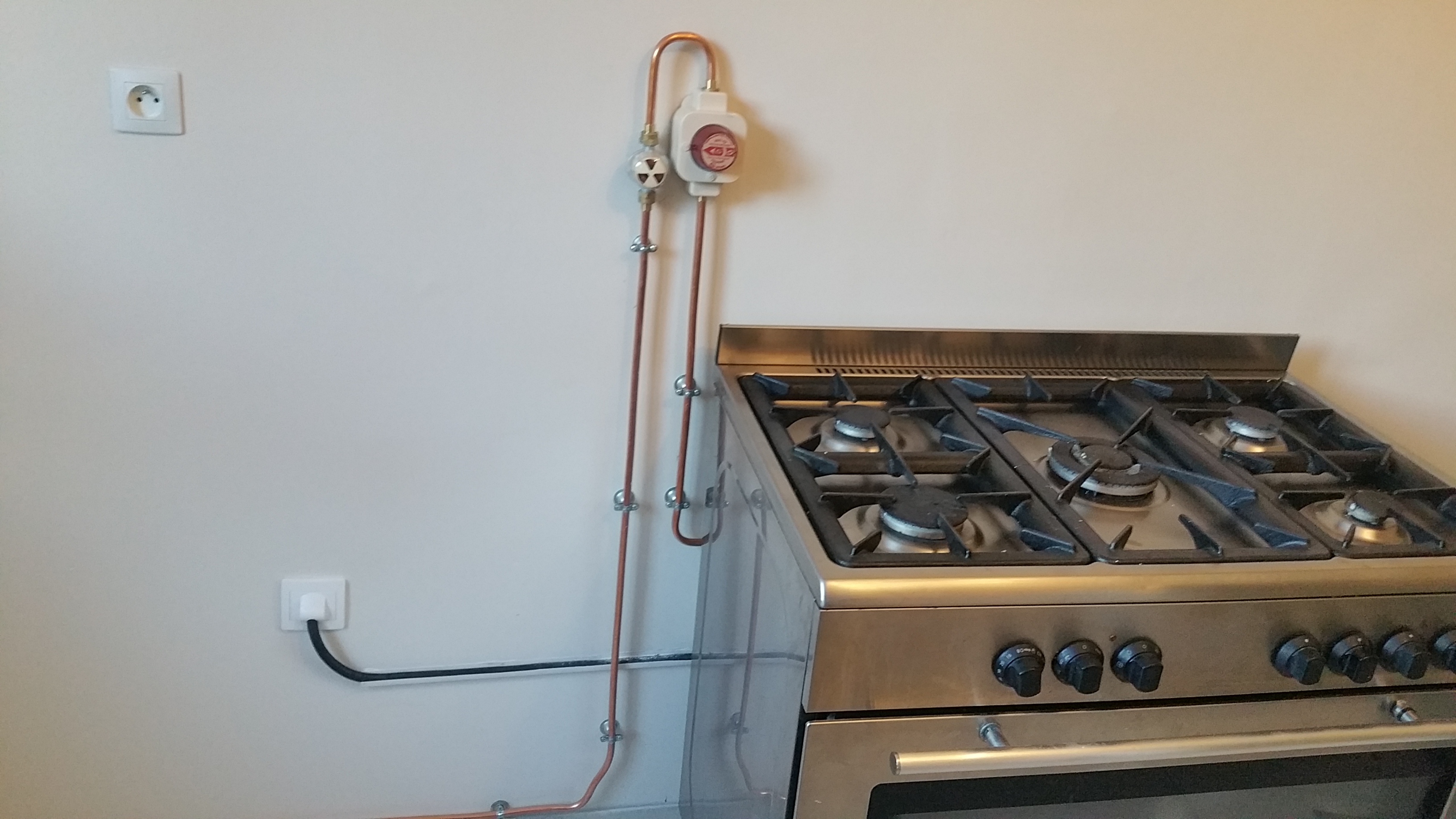

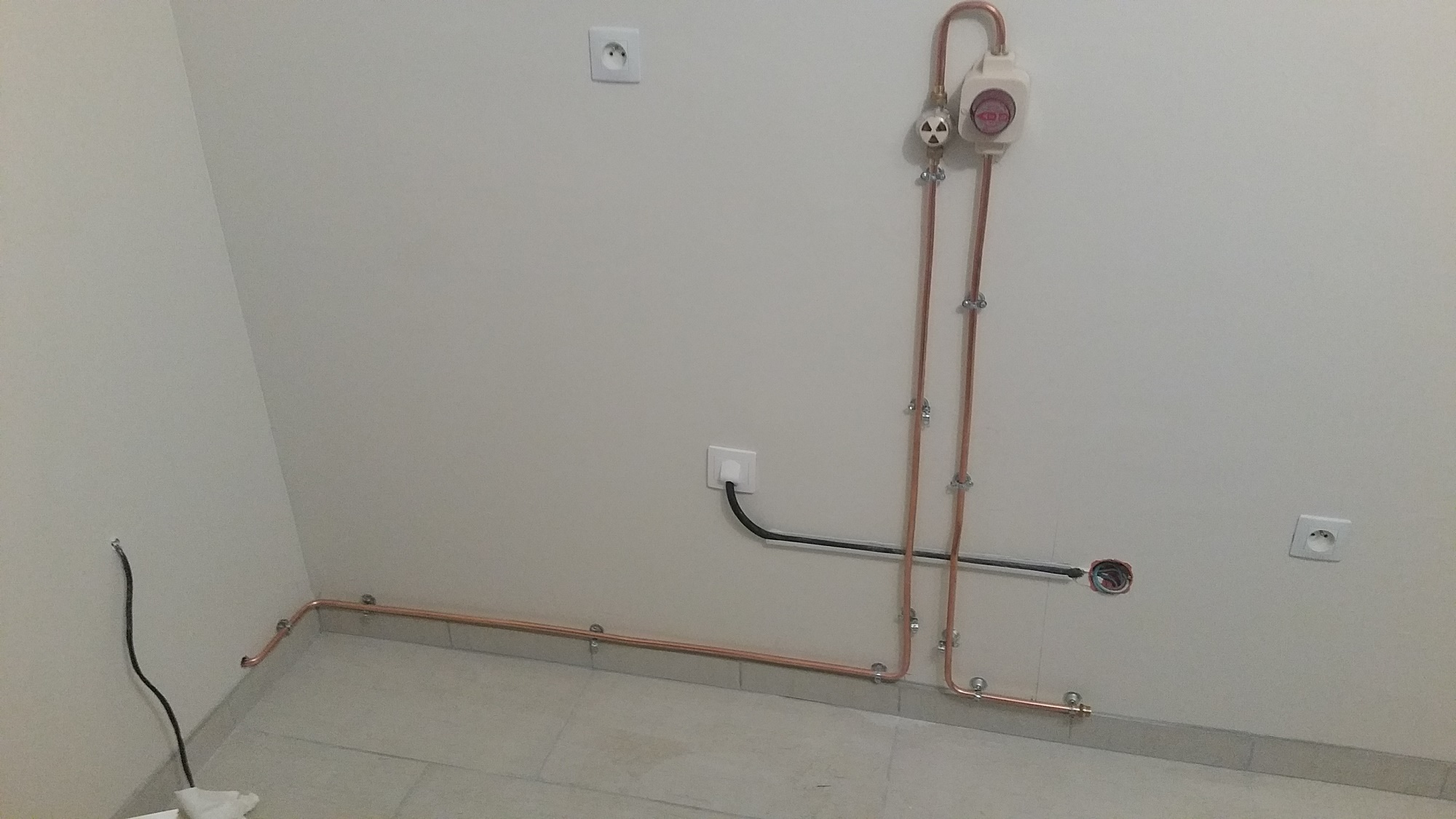

je rénove ma cuisine et comme je ne suis pas équipé au gaz de ville, j'ai opté pour 2 bouteilles de propane en extérieur. j'ai donc fait le circuit cuivre et un ami plombier va me faire les brasures. après avoir consulté mon assurance et les sites spécialisés sur les normes (picbleu) j'ai décidé de me lancer et je voudrais donc savoir si ce circuit est dans les normes ou non ? des meubles vont venir à coté de la gazinière. le circuit va donc passer derrière ces meubles. si vous avez besoin de précision, n'hésitez pas a me poser des questions. merci pour vos réponses.

Sujets pièces jointes

20171130_130502.jpg, 1.39 mb, 3264 x 1836
20171130_130502.jpg 1.39 mb, 473 téléchargements depuis. 30-11-2017

20171130_130506.jpg, 1.36 mb, 3264 x 1836
20171130_130506.jpg 1.36 mb, 504 téléchargements depuis. 30-11-2017

Citer Message 1

  • PUB

2 Réponse de ligne blanche Dernière modification par ligne blanche (30-11-2017 14:00:44)

  • Inscrit : 30-11-2017
  • Messages : 7

Re : cette installation bouteille propane est-elle correcte

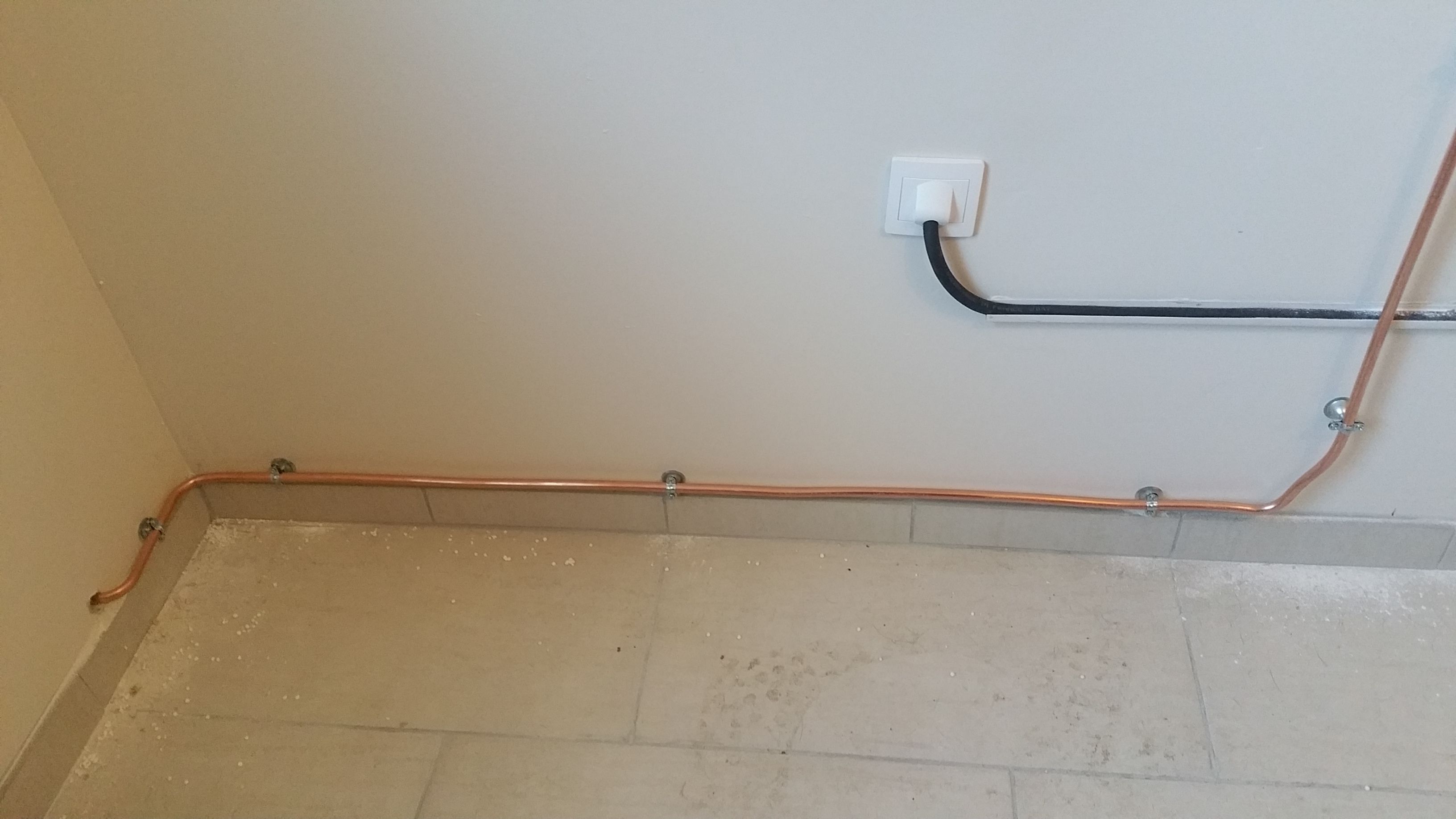

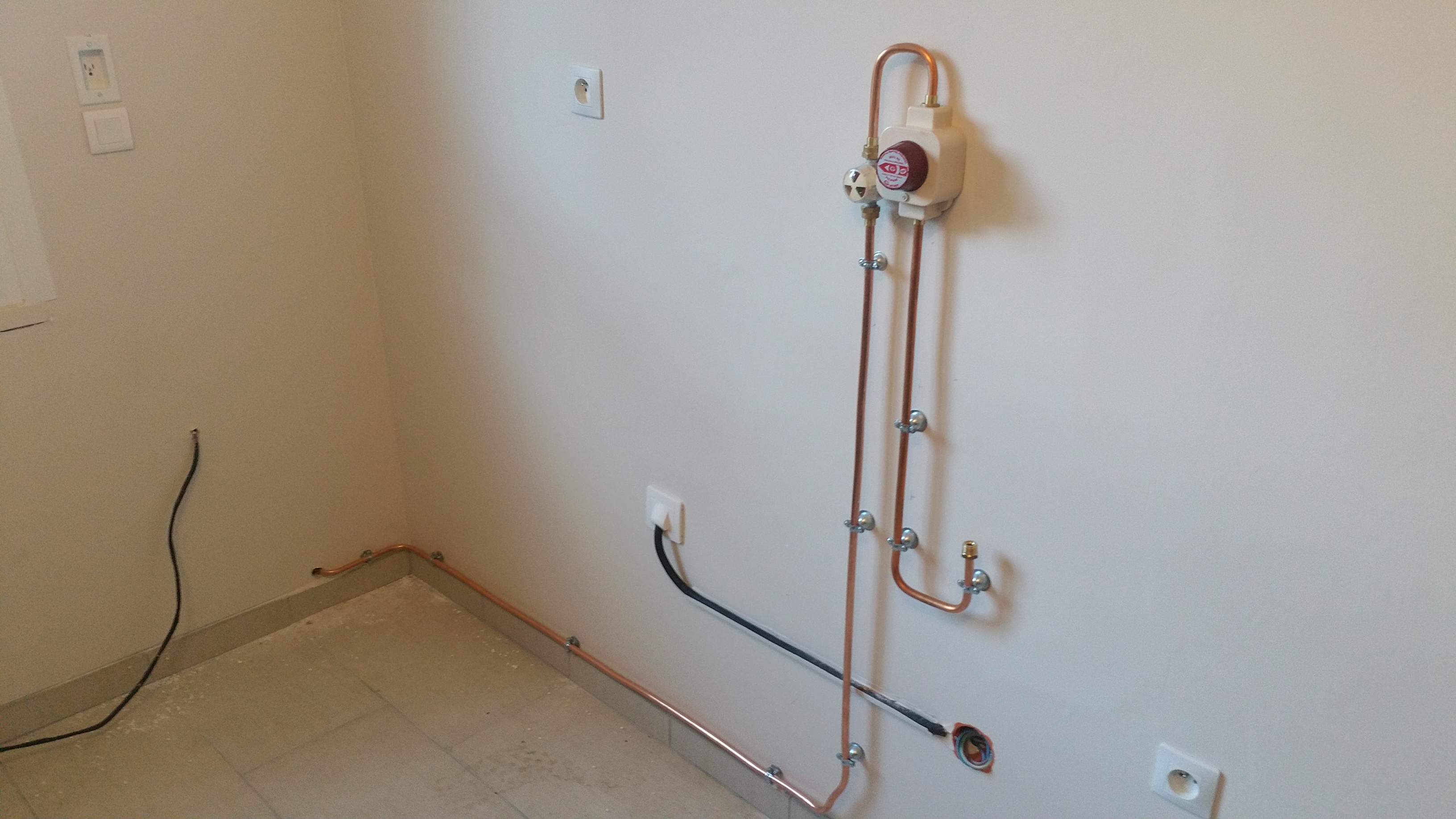

photos suivantes

Sujets pièces jointes

20171130_125723.jpg, 1.85 mb, 3264 x 1836
20171130_125723.jpg 1.85 mb, 493 téléchargements depuis. 30-11-2017

20171130_125739.jpg, 1.34 mb, 3264 x 1836
20171130_125739.jpg 1.34 mb, 362 téléchargements depuis. 30-11-2017

Citer Message 2

3 Réponse de ligne blanche Dernière modification par ligne blanche (30-11-2017 14:09:07)

  • Inscrit : 30-11-2017
  • Messages : 7

Re : cette installation bouteille propane est-elle correcte

suivant

Citer Message 3

  • Inscrit : 30-11-2017
  • Messages : 7

Re : cette installation bouteille propane est-elle correcte

je n'ai pas fini l'extérieur j'ai fais un plan sur photos.

Sujets pièces jointes

circuit gaz exterieur.jpg, 2.22 mb, 3264 x 1836
circuit gaz exterieur.jpg 2.22 mb, 393 téléchargements depuis. 30-11-2017

Citer Message 4

5 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : cette installation bouteille propane est-elle correcte

La seule chose qui me déplait c'est l'attente cuivre tourné verticalement vers le haut, ce qui obligera le flexible a boucler.

Moi je laisseras cette attente verticalement mais orienté vers le bas. Ainsi le flexible ne risque pas de se casser avec le temps.

Pour tout les reste, voici une discussion avec des schémas qui vous diront tout. vers 4 ou 5 message.

https://plombiers-reunis.com/topic2011- … hemas.html

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 5

  • Inscrit : 30-11-2017
  • Messages : 7

Re : cette installation bouteille propane est-elle correcte

merci pour votre réponse. dans ce cas, est ce que je peux mettre cette attente à l'horizontale au niveau de la plinthe ? le but étant que je n'ai pas à passer derrière le meuble pour fixer le tuyau souple. a cet endroit, c'est un meuble avec tiroirs qui va s'y trouver.

Citer Message 6

7 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : cette installation bouteille propane est-elle correcte

OUI vous pouvez le faire a l'horizontale, malgré qu'en verticale c'est mieux.

Pourquoi ne pas faire une baïonnette pour aller a l'endroit voulu et rester en position verticale.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 7

8 Réponse de ligne blanche Dernière modification par ligne blanche (02-12-2017 18:49:40)

  • Inscrit : 30-11-2017
  • Messages : 7

Re : cette installation bouteille propane est-elle correcte

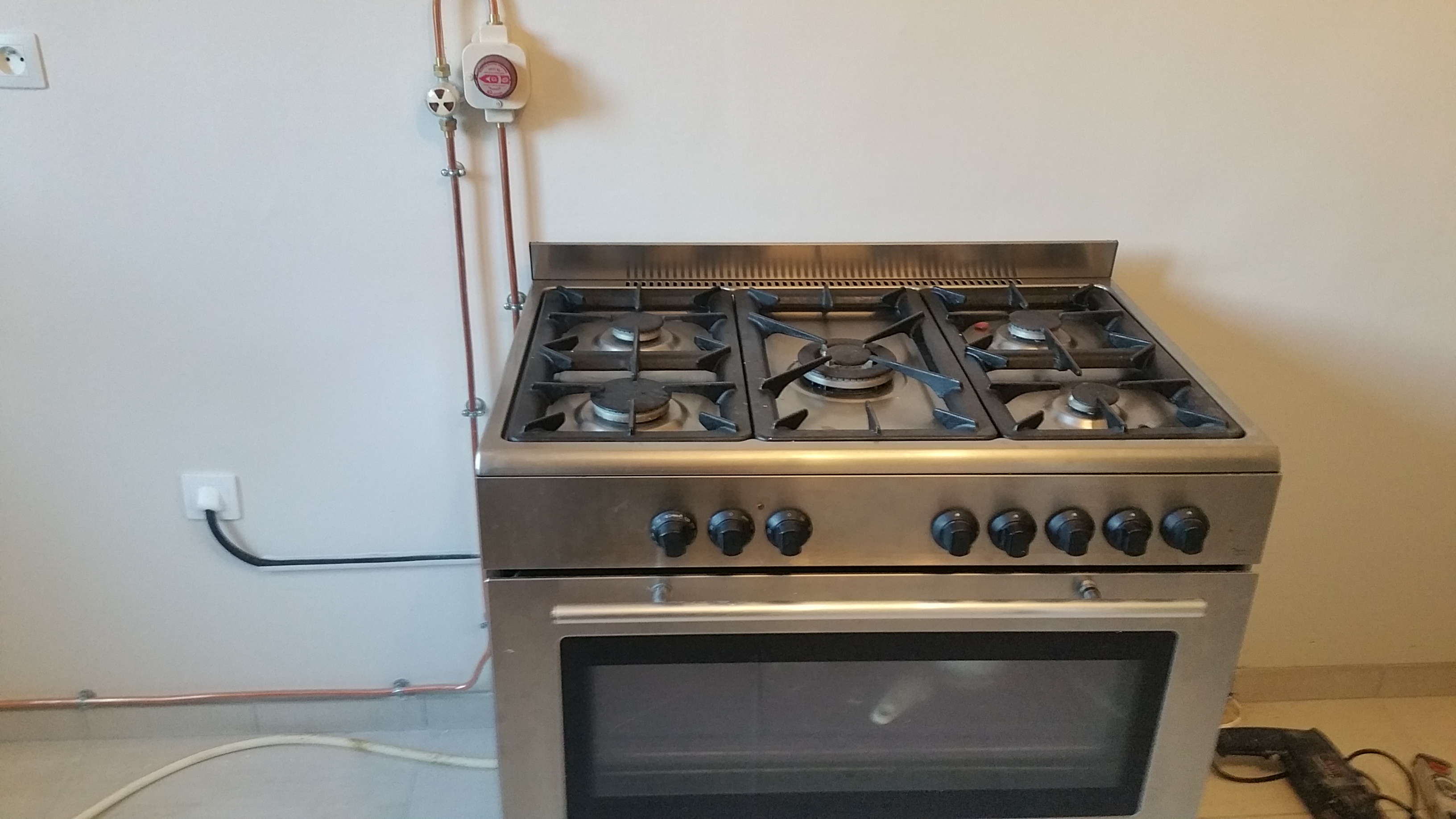

en fait, en plaçant correctement ma gazinière, je m'aperçois que le cuivre croise le tuyau rigide de celle ci. ce qui fait que ma gazinière est décalée du mur. la seule solution étant de mettre à l'horizontale. du coup le tuyau souple n'est courbé que de 90° au lieu de 180 dans le cas que vous me proposez. cela résout d'autant plus le problème de torsion. voici ce que ca donne.

Sujets pièces jointes

20171202_183426.jpg, 494.29 kb, 2000 x 1125
20171202_183426.jpg 494.29 kb, 410 téléchargements depuis. 02-12-2017

Citer Message 8

9 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : cette installation bouteille propane est-elle correcte

Si c'est bon pour vous, c'est OK....

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 9

  • Inscrit : 30-11-2017
  • Messages : 7

Re : cette installation bouteille propane est-elle correcte

je vous remercie beaucoup.
