Sujet : sortie cloison bois - PER

Bonjour,

pour cacher mes reseaux PER j'ai fait un coffre en agglo hydro de 10mm.

Je dois sortir un des tuyaux pour faire une alimentation machine a laver.

Je voudrais travailler proprement (faire du bon boulot) meme si cela ne va pas se voir derrière la machine a laver

Comment vous y prendriez vous ?
- sortie le per via un trou dans mon agglo et fixer un ecrou libre a mon PER que je viendrais fixer a mon robinet machine?
- y a t'il quelque chose de plus propre ? a un coup pas trop elevé

merci par avance

Citer Message 1

27-02-2016 13:26:03

PUB

2 Réponse de 45Jose 27-02-2016 13:26:03

45Jose
Maître Plombier
Déconnecté

Inscrit : 08-09-2014
Messages : 2 951

Re : sortie cloison bois - PER

bonjour

en mettant un raccord coudé femelle pour le PER en sortie, ça se visse sur l'applique du robinet avec un joint plat sur écrou libre et après on visse le robinet sur l'applique avec un joint téflon ou filasse

http://www.anjou-connectique.com/index. … Aj0F8P8HAQ

http://www.anjou-connectique.com/index. … AkXZ8P8HAQ

http://www.toolstation.fr/shop/p85673?r … AnUF8P8HAQ

JR

Citer Message 2

3 Réponse de freeriders 01-03-2016 19:48:50

freeriders
Echelon III
Déconnecté

Inscrit : 05-09-2015
Messages : 46

Re : sortie cloison bois - PER

Bonjour Jose

merci bcp pour votre réponse et désolée de ne pas avoir répondue avant mais je voulais faire des photos de ce que j'ai fini par faire

j'ai essayé avec un raccord coudé/ ecrou libre, mais ma planche de 10 mm et mon per a l'horizontal ne me permetaient pas de passer correctement

j'ai essayé de faire un U en rajoutant un raccord a 90° et un bout de PER entre les deux, mais je n'avais pas assez de profondeur pour pouvoir faire un U que je puisse sertir a la pince

pour finir j'ai pris une applique machine a laver PER

http://www.anjou-connectique.com/appliq … nt-16.html

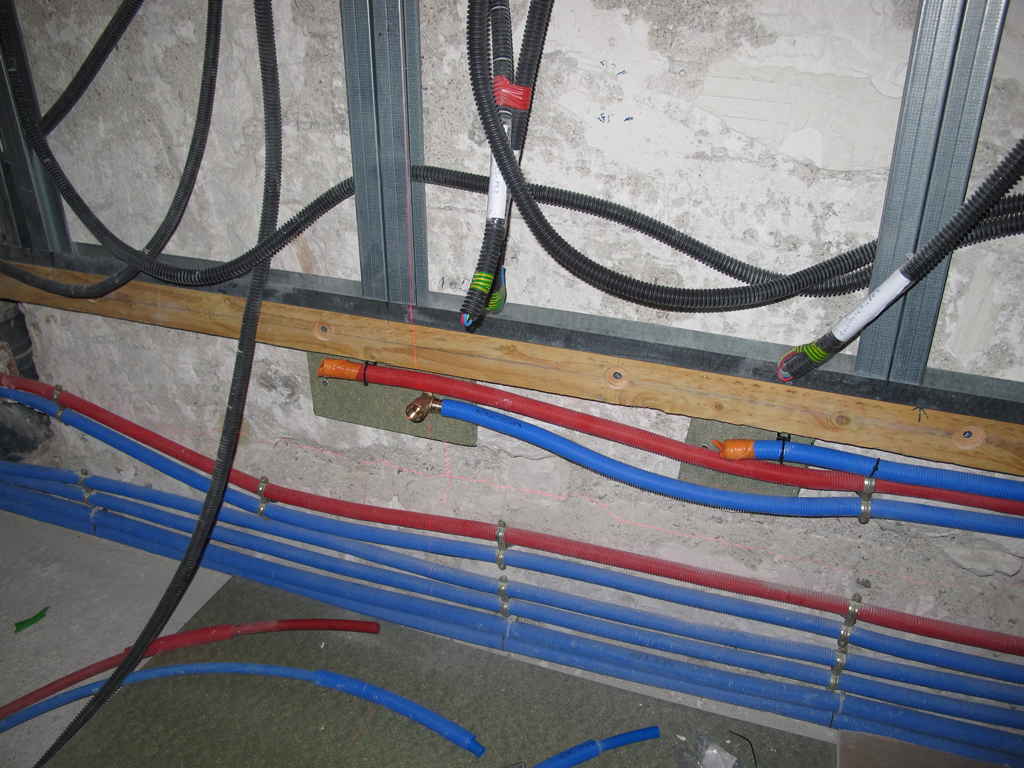

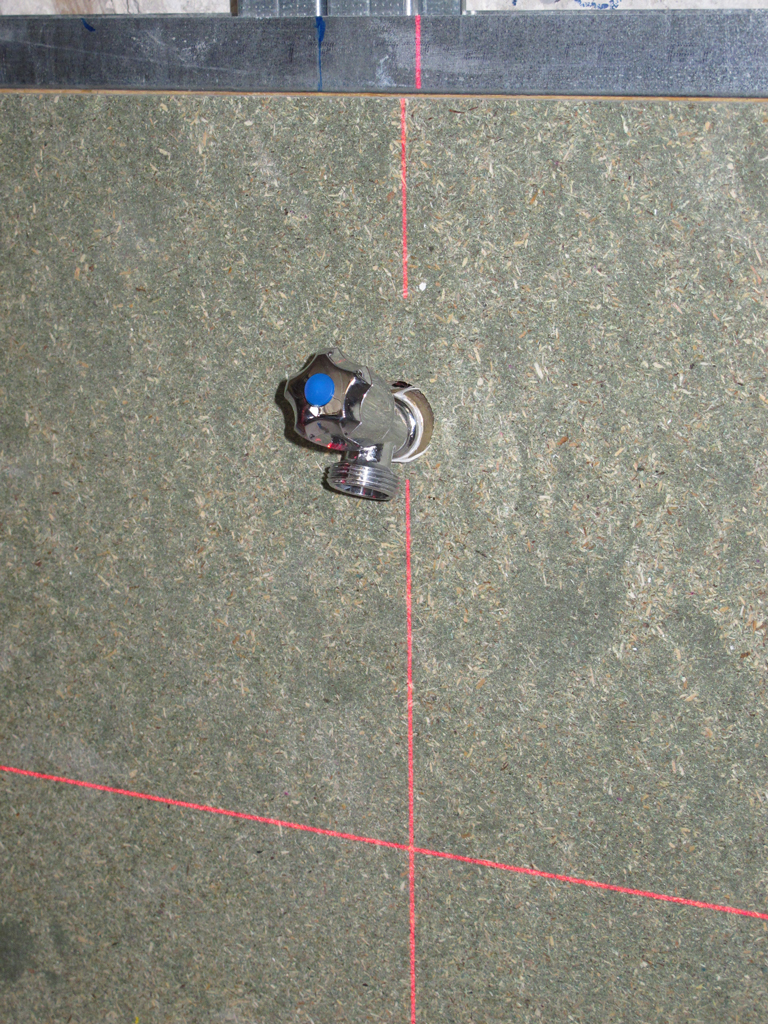

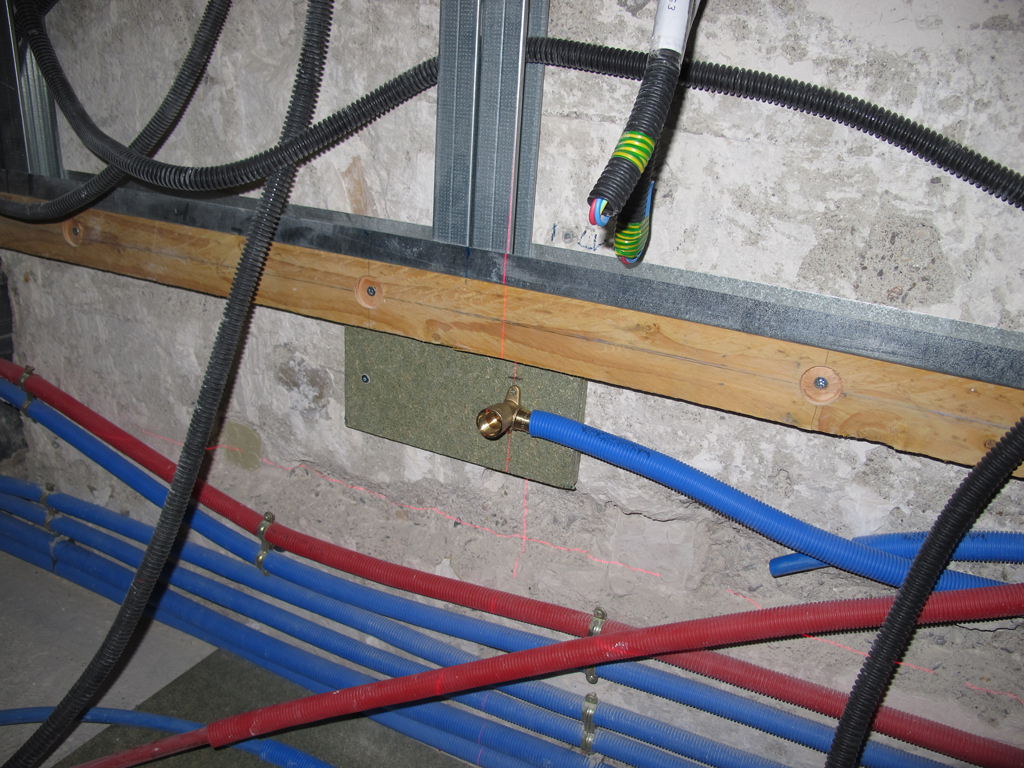

j'ai fait un support sur le mur pourri, pour pouvoir la fixer correctement et surtout la rapprocher le plus prés de ma cloison hydro.. puis j'ai percé ma cloison et j'ai pu la faire traverser un peu et donc brancher le robinet

merci bcp pour votre aide qui m'a permis d'essayer plusieurs choses

ci joint photos pour illustrer
