11 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Réseau chauffage rénovation

bonjour
j'ai regardé votre nouveau schema

il faut que la pompe secondaire après ballon fonctionne en permanence pour assurer le mélange d'eau vers les radiateurs.

la vanne de décharge a pression différentielle est là pour s'ouvrir pour assurer un débit minimum en cas de fermeture des robinets thermostatiques

Sujets pièces jointes

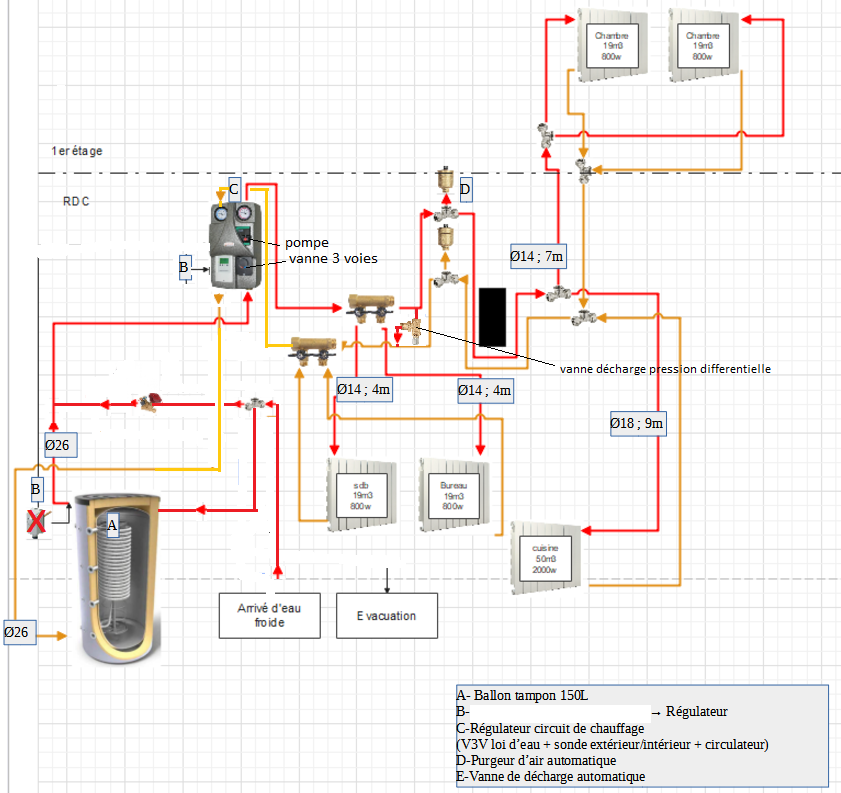

Schéma2 modifié.png, 231.88 kb, 841 x 793
Schéma2 modifié.png 231.88 kb, 110 téléchargements depuis. 26-09-2022

JR

Citer Message 11

  • PUB

12 Réponse de valbzh22

  • Inscrit : 01-09-2022
  • Messages : 10

Re : Réseau chauffage rénovation

Bonjour,

à nouveau je vous remercie de vos remarques pertinentes.

J'ai mis à jour mes schéma, en passant du 26/28 cuivre sur la tuyauterie aller-retour bouilleur. Ainsi que les modifications de Ruajose.

N'hésitez pas si vous avez d'autres remarques, elles sont bienvenues.

Je post 2 fois le message, ce sera les 2ème pièces jointes qui seront bonnes (je peux pas supprimer des fichier ajouter à mon message pour les mettre à jour hmm)

Bonne journée

Sujets pièces jointes

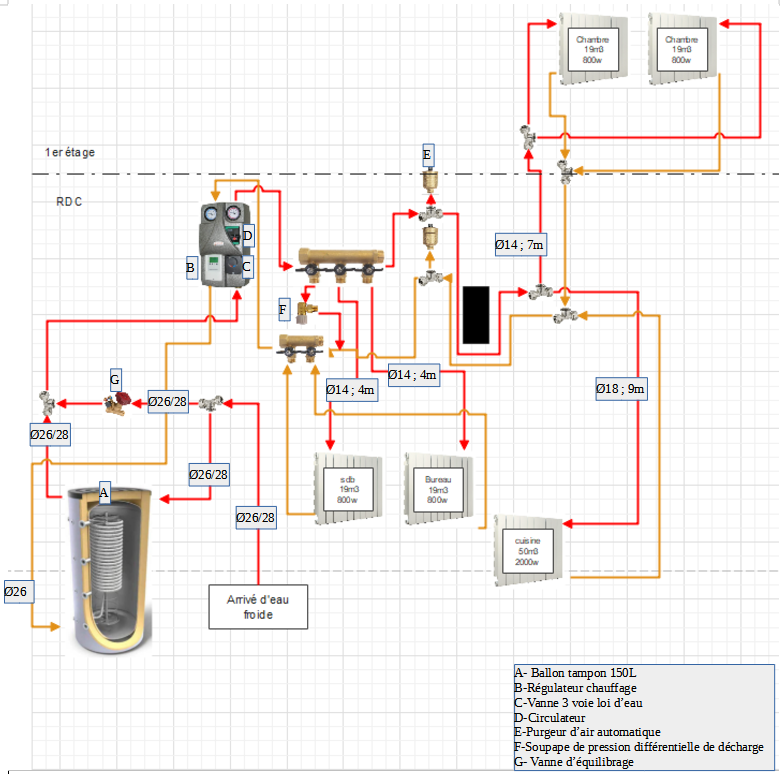

Schéma 1 V2.png, 206.48 kb, 764 x 613
Schéma 1 V2.png 206.48 kb, 105 téléchargements depuis. 27-09-2022

Schéma 2 V2.png, 225.85 kb, 780 x 774
Schéma 2 V2.png 225.85 kb, 109 téléchargements depuis. 27-09-2022

Citer Message 12

13 Réponse de 45Jose Dernière modification par 45Jose (28-09-2022 11:37:29)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Réseau chauffage rénovation

bonjour

c'est ok

dernières remarques
-l'ensemble de circulation, régulation des radiateurs risque de se retrouvé en point haut à cause du passage des poutres, il faudra prévoir de mettre des purgeurs auto.
- les soupapes notées E sont bien des groupes de sécurité eau froide sanitaire
- prévoir d'ajouter un clapet anti retour en sortie de ballon sur le départ chauffage vers le système de régulation avant le piquage du tube avec la vanne d'équilibrage pour éviter que l'eau boucle vers le ballon ( ça peut marcher sans, mais comme ça on est sûr du sens de circulation des fluides)
- arrivée d'eau froide à effacer en bas du schéma 2
voilà ça doit être bon, à voir s'il y a d'autres avis

JR

Citer Message 13

14 Réponse de valbzh22

  • Inscrit : 01-09-2022
  • Messages : 10

Re : Réseau chauffage rénovation

Bonjour,

Super !
Pour le groupe de régulation je l'ai mal positionné sur le schéma en réalité il sera à côté du ballon tampon.

La soupape " E " à côté de la cuisinière est une soupape 3 bar tel que :

https://france-chauffage-solaire.fr/kit … -1195.html

Les soupapes sous ballons sont des groupes de sécurité.
Est-ce bien cela ?

Merci,

Citer Message 14
