Sujet : Installation thermostat NEST connecte sur chapée initia

Bonjour a tous,

Aurait il quequ'un qui se connait en installation nest?

Je m'explique, j'ai un soucis lors de l'installation du thermostat sur une chaudiere chappee initia plus compact hte.

Selon chappee aprés 2 appels, la chaudiére est une opentherm a condensation ce qui devrait la rendre compatible avec le nest learning thermostat.

Aprés multiple recherche je n'arrive toujours pas a faire fonctionner le thermostat avec la chaudiere. Apres une demande de hausse de temperature, on entend le relai du boitier heatlink s'activer mais rien sur la chaudiere. La chaudiere possede un cable en 15v et une autre en 0v sur les contact a l'activation du relai se retrouve tous a 0v ce qui n'est pas normal.

Le support nest m'as parle d'une possible reussite si l'on rajoute un transfo 12v-24v mais lequel choisir?

Voila je suis embeter car le nest est bien mieux que celui de base autant estetique que performance.

Merci pour votre aide.

2

Re : Installation thermostat NEST connecte sur chapée initia

Bonjour.

Vous n'avez certainement pas lu ceci: https://plombiers-reunis.com/topic2153- … iance.html

Dans votre cas il n'est pas impossible que la chaudière accepte le thermostat d'ambiance standard.

Branchement de thermostat nest sur la chaudière.

Coupez l'alimentation électrique de votre chaudière avant toute intervention.
Accédez au panneau électrique et regardez si votre matériel est identique a cette image.


Si tel est le cas suivez les instructions → Enlever le shunt entre les borniers 1 et 2 et brancher les fils du thermostat a la place des ces borniers.


Coté récepteur de thermostat:

Branchez les deux fils provenant des borniers 1 et 2 de la chaudière sur les borniers 2 et 3 du récepteur, il n'y as pas de sens a respecter.


Puis n'oubliez pas d'alimenter le récepteur du thermostat avec le courant électrique.

Tous ces branchement sont a faire avec le courant électrique coupé sous peine de vous électrocuter.

3

Re : Installation thermostat NEST connecte sur chapée initia

Tres bien Merci.

J'ai bien cette configuration en effet.

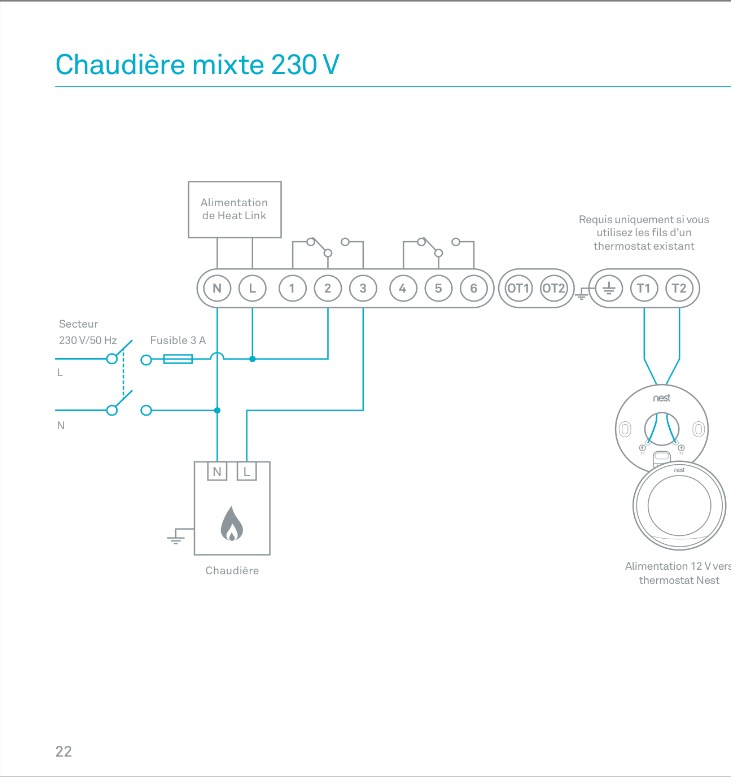

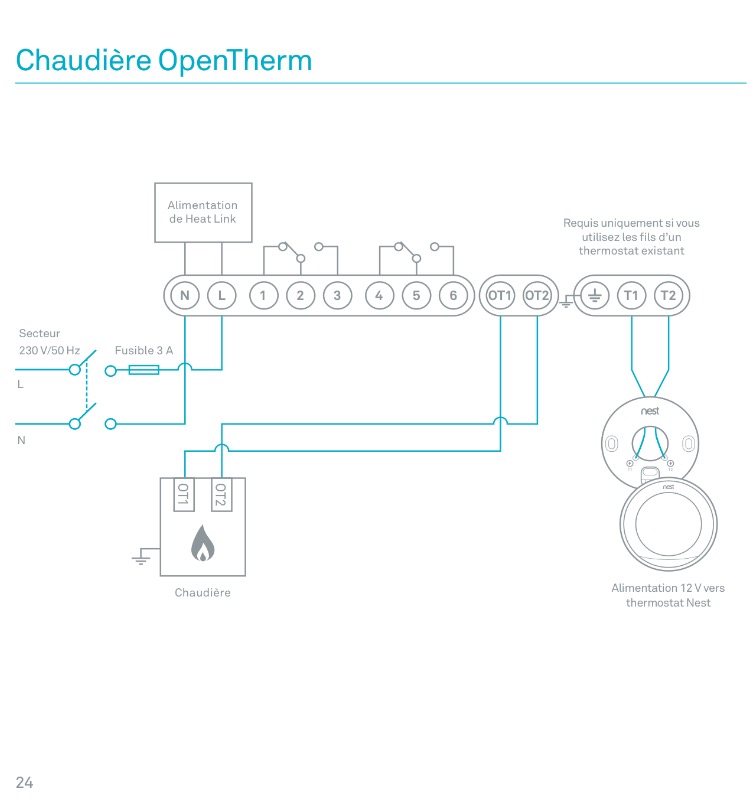

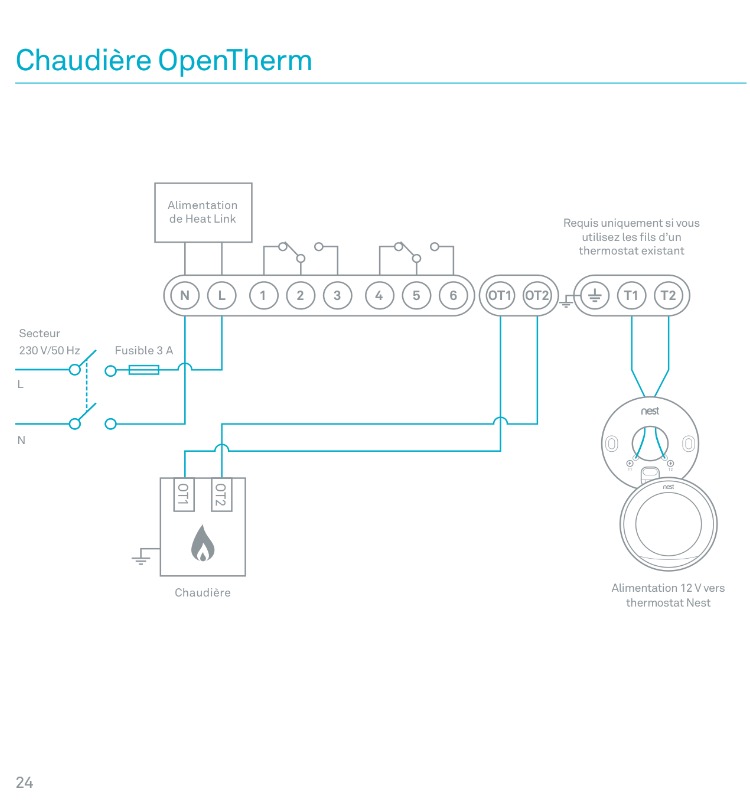

Par contre je possède le nest 3 generation qui posséde plus de bornes comme ot1 ot2

Dans quel configuration doit je etre dans votre solution? CF Pieces Jointes
Il existe une 3e solution en contact sec/basse tension.

Merci de votre aide.

Sujets pièces jointes

IMG_1188.PNG, 58.5 kb, 750 x 800
IMG_1188.PNG 58.5 kb, 505 téléchargements depuis. 20-03-2017

IMG_1190.PNG, 55.39 kb, 731 x 777
IMG_1190.PNG 55.39 kb, 422 téléchargements depuis. 20-03-2017

4

Re : Installation thermostat NEST connecte sur chapée initia

Dans votre cas il faut utiliser la solution proposé plus haut par Dani.

Vous ne pilotez qu'une chaudière qui est déjà prépare pour être piloté par thermostat.
Les solutions que vous avancez sont pour les chaudières avec action sur le bruleur "vitesse ou mise en marche" ou dans le cas ou le thermostat pilote des vannes de zone.

Les borniers supplémentaires que vous trouverez dans les nouvelles versions du NEST sont destinés a  gérer des appareils supplémentaires.

Et aussi pour les appareils dotés de la technologie OpenTherm, voir ici:  https://nest.com/fr/support/article/Wha … do-with-it

Mais je vous invite tout de même a poster la notice de votre thermostat afin qu'on vous confirme ce que je viens d’écrire.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Installation thermostat NEST connecte sur chapée initia

Bonjour mikaxy,
Avez vous réussi à effectuer le branchement sur la chaudière "Chappee Initia plus COMPTACT htE" avec le thermostat NEST 3eme génération.

J'ai la chaudière "Chappee Initia plus hte 1.28", j'ai regardé les documentations, mais impossible d'avoir des informations claire sur le schéma. Il semble être possible de brancher un contact sec sur les bornes 1-2 du borner M1. Mais rien n'indique qu'il s'agit bien d'un contact sec (page 28-29).

J'ai mis en pièce jointe le dossier technique de la chaudière.
Merci d'avance pour vos réponses.

Sujets pièces jointes

Attachment icône Notice d'emploi et d'installation.pdf 2.78 mb, 9173 téléchargements depuis. 20-09-2017

6

Re : Installation thermostat NEST connecte sur chapée initia

Bonjour,
Oui mon problème à été résolu par dani.

Le thermostat nest ne fonctionnera pas en opentherm (vu avec chappee directement, foutu matériel propriétaire grrr).

Il faut enlever le shunt et y brancher ton thermostat dessus. Ta chaudière est quasi identique à la mienne. suit la procédure de dani car le reste ne fonctionne pas j'ai fait toutes les possibilité avec aussi le support nest au téléphone.

Merci dani par ailleur une nouvelle fois

Bon courage, et sois prudent travail toujours hors tension électrique.

Re : Installation thermostat NEST connecte sur chapée initia

Merci de ta réponse rapide.
Tu avais le régulateur d'ambiance de branché dessus avant de mettre le Nest ?
Il est branché sur les bornes 1 2 3 du bornier M2.

Si oui niveau consommation, avec le Nest la chaudière ne consomme pas plus ? Car apparemment le régulateur d'ambiance ne fait pas que du ON OFF, il serait capable de donner l'ordre d'allumer la flamme plus ou moins forte afin de faire des economies de gaz. En mettant le Nest on perdrait cette fonctionnalité car c'est juste du ON OFF.

enfin une autre question, si on laisse le régulateur et qu'on ajoute le Nest, est ce que le Nest prend le dessus ou est ce que le régulateur fonctionne en même temps que le Nest?

Et oui a manipuler hors tension merci du conseil ^^

8

Re : Installation thermostat NEST connecte sur chapée initia

Je réponds en connaissance de cause.

Tous les thermostats a contact sec (ON - OFF) sont une bonne solution pour les systèmes démunis de régulation.
Ces derniers sont incompatibles avec les régulations modulables.

En effet une régulation modulable étant la solution le plus économique, car elle adapte la production aux besoins de local en se basant.

  • Sur les besoins, pour celles qui sont équipés d'un sonde de température. (thermostat communicant compatible avec la régulation)

  • Sur la température extérieure, pour celles qui sont équipés d'une sonde extérieure.

on ne peut pas coupler un thermostat d'ambiance et une régulation.
Pour pouvoir coupler un thermostat a une régulation il faut un thermostat communicant (soit un programmateur avec sonde d'ambiance intégré) compatible avec la régulation.

Espérant avoir  répondu efficacement a votre question.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

9

Re : Installation thermostat NEST connecte sur chapée initia

Bonjour Dani.

J'ai une chaudière Chappee  initia plus hte et je me suis acheté comme vous le thermostat NEST 3 génération.
Je n'arrive pas à comprendre le branchement.
Pouvez vous m'aider s'il vous plait.

Le schéma mis par Dani est bien comme mon équipement.
Concernant l'alimentation du boitier je le mets bien avec L et le N de M1.
Après je vois pas ou brancher le reste et je ne comprends pas le shunt indiqué.

A ce que j'ai compris, il faudrait enlever les fils du 1 et du 2 sur M1 et mettre ceux du boitier thermostat du garage 2 et 3.

Après sur le M2 j'ai mon cadran qui se trouve dans la maison qui est branché sur 1 2 3. Est ce qu'il faut que je les enlève et que je les branche directement sur le boitier nest du garage sur T1 et T2 en sachant que j'ai 3 fils à l'origine.

J'espère avoir de l'aide de votre part.

Dans l'attente de votre réponse.

Cordialement.

Nicky87

10

Re : Installation thermostat NEST connecte sur chapée initia

Bonjour.

Pour mieux vous aider, il faut nous détailler ce que vous avez deja en place.

Avez vous deja un thermostat filaire.
Comment allez vous faire la liaison entre le thermostat et sa base qui se trouve a coté de la chaudière.
Votre chaudière a un emplacement pour thermostat ou vous allez piloter le circulateur.

Postez des images ou cherchez dans la discussion dans les messages précédents et vous trouverez des images de votre matériel, postez des liens vers ces images ou intégrez-les a votre message.

Car il existe plusieurs façons et plusieurs modèles, sans savoir quel schéma vous correspond on pourra pas vous aider.

Attention: Dans certains cas il y a du courant 220v au thermostat, il ne faudrait pas vous électriser.
